3D打印零件中的螺纹和紧固结构设计指南
在CAD里看起来完美的螺纹，实际拧入螺丝时仍可能出现问题。间隙不足、螺纹过薄、材料收缩、打印方向错误、反复拆装，都可能导致螺纹失效。
制作原型、功能件、外壳、治具或夹具时，打印前就需要决定螺纹的处理方式。直接打印螺纹、使用标准紧固件、嵌入金属螺纹嵌件，各自需要不同的间隙余量。本指南将逐一分析这些方案。
螺纹特征在3D打印中的特殊之处
3D打印逐层构建零件，这一过程会在几个具体方面影响精细螺纹的几何形状：
- 逐层制造会在曲面和斜面上产生轻微阶梯效应，螺纹牙侧也不例外。
- 材料收缩会改变冷却或固化后螺纹的实际尺寸，打印尺寸会偏离CAD模型。
- 细小螺纹轮廓对打印分辨率非常敏感，零点几毫米的差异就可能决定螺纹能否正常咬合或完全失效。
- 打印方向会改变层与受力路径的相对关系，从而影响螺纹强度。
- 需要支撑时，支撑结构可能在螺纹表面留下痕迹或残留物。
螺纹并非无法打印，但CAD中看起来正确的设计，打印后表现可能不同。设计中需要为这些偏差留出余量。
打印螺纹与机加工螺纹对比
| 比较项 | 3D打印螺纹 | 机加工螺纹 |
| 尺寸精度 | 受层纹、收缩和方向影响 | 精度可控 |
| 表面光洁度 | 可见层纹，可能残留支撑结构 | 光滑、可控 |
| 适用范围 | 原型、较大螺纹、轻载荷 | 反复装配、高载荷、精密配合 |
| 装配寿命 | 反复使用下磨损较快 | 多次拆装后仍保持良好 |
| 交付周期 | 快，工序简单 | 需要后续机加工和攻丝 |
并非所有螺纹都适合直接3D打印。有些螺纹用嵌件、标准紧固件或打印后快速机加工处理效果更好。下文说明如何判断。
为3D打印零件选择合适的螺纹策略

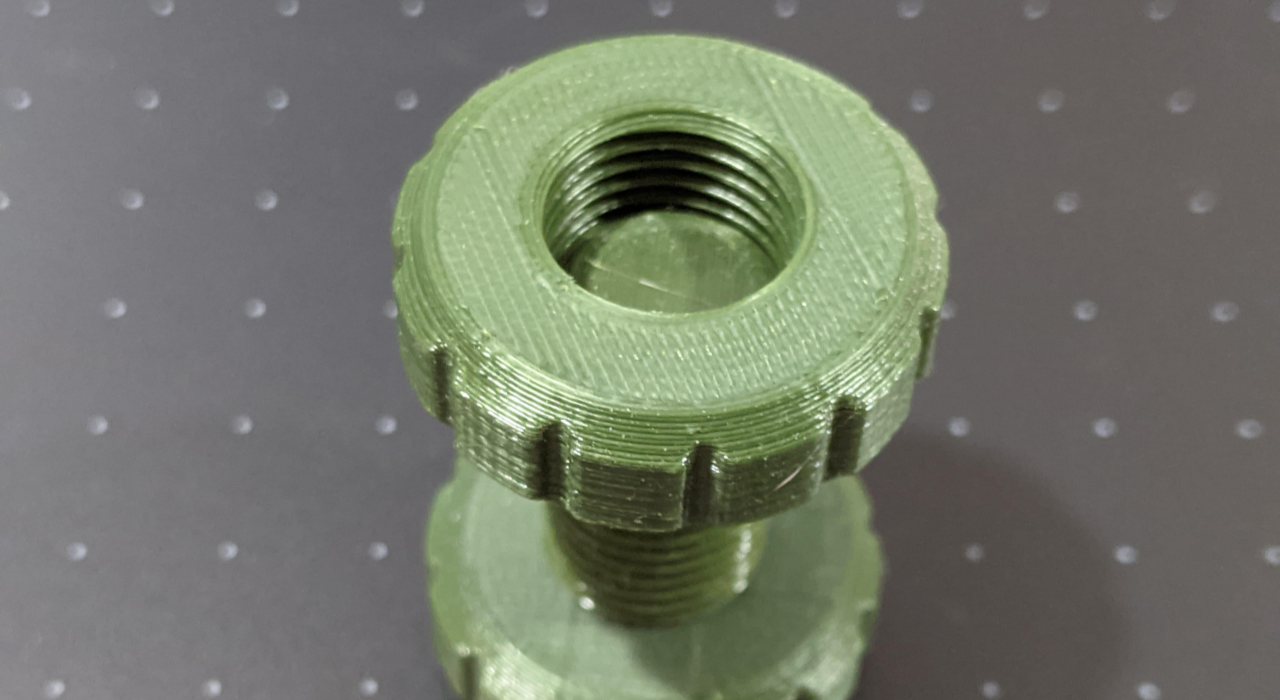

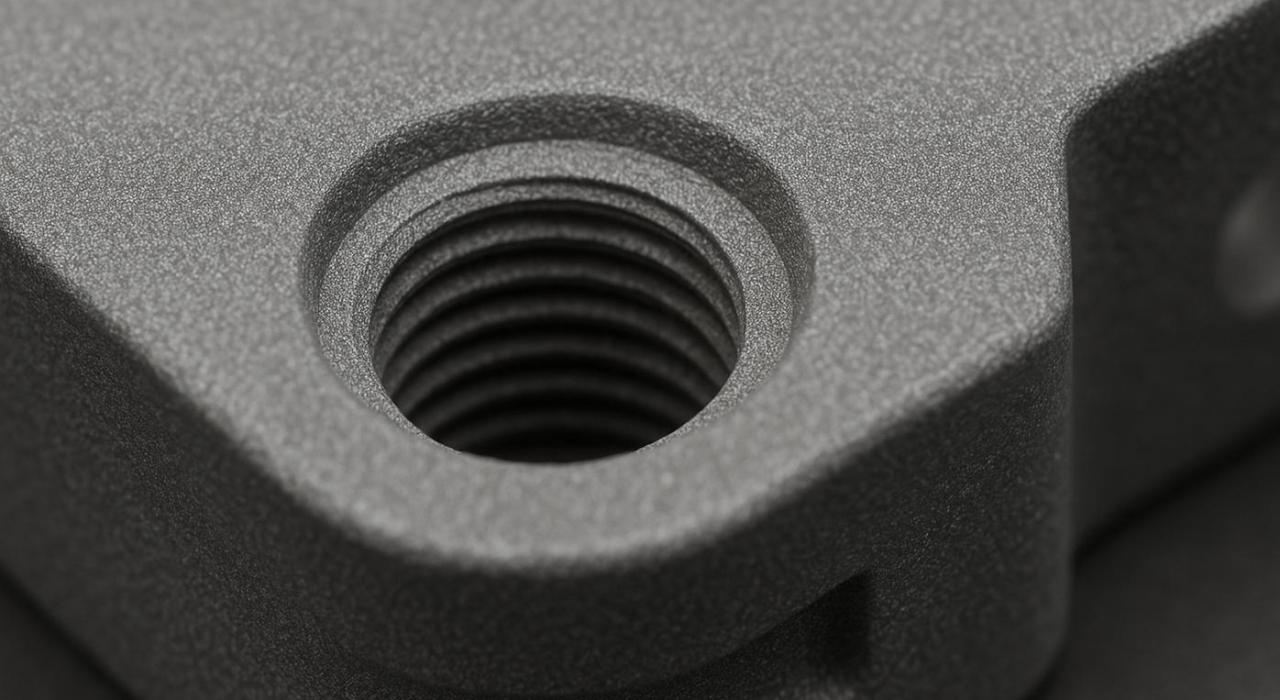

直接打印内螺纹
直接打印内螺纹适合大尺寸螺纹、装配频率低、塑料对塑料连接和早期原型，可以省去后续嵌件步骤。在许多轻载应用中，打印螺纹可直接满足配合要求。
小尺寸螺纹、频繁拆卸和高载荷连接则另当别论。内螺纹尺寸越小，打印精度下降越快。反复拧紧后磨损也更明显。
直接打印外螺纹

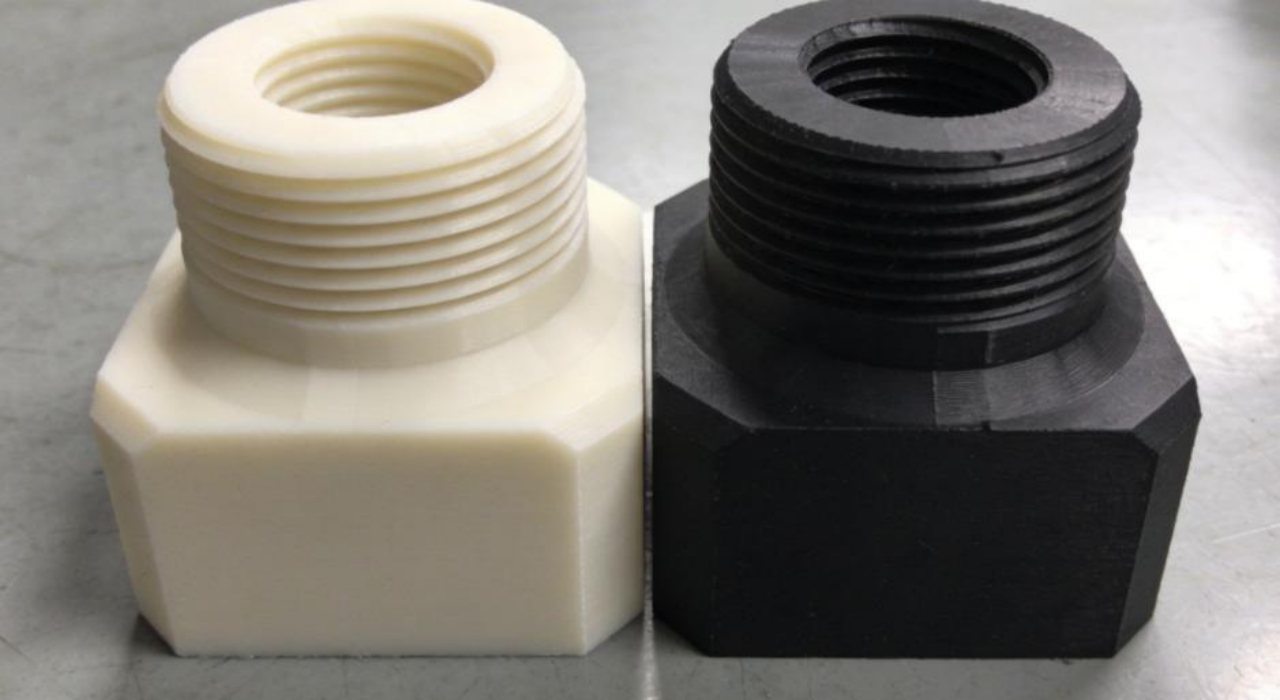

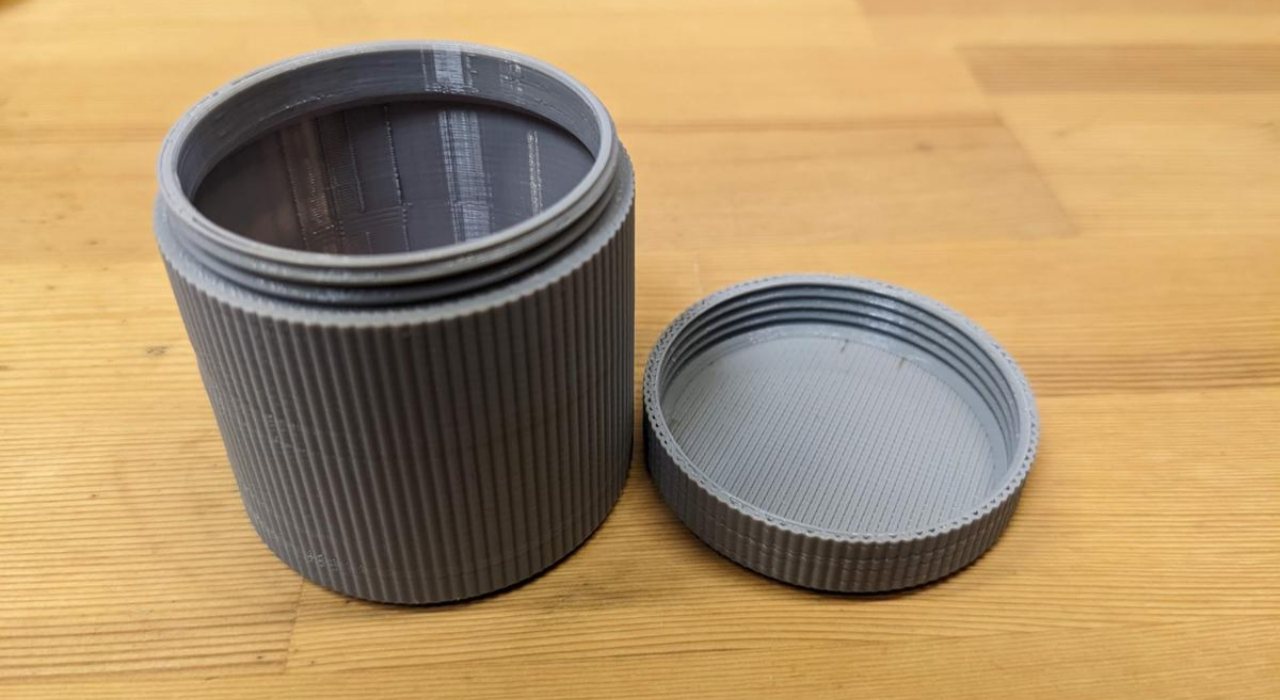

外螺纹打印比内螺纹更可靠。打印机可直接加工外部轮廓，适合端盖、外壳、旋钮、连接器和定制护盖。
外螺纹仍需要预留适当间隙，才能与螺母或配合件正确旋合。打印外部轮廓虽然更容易实现，但材料收缩和公差同样需要提前考虑。

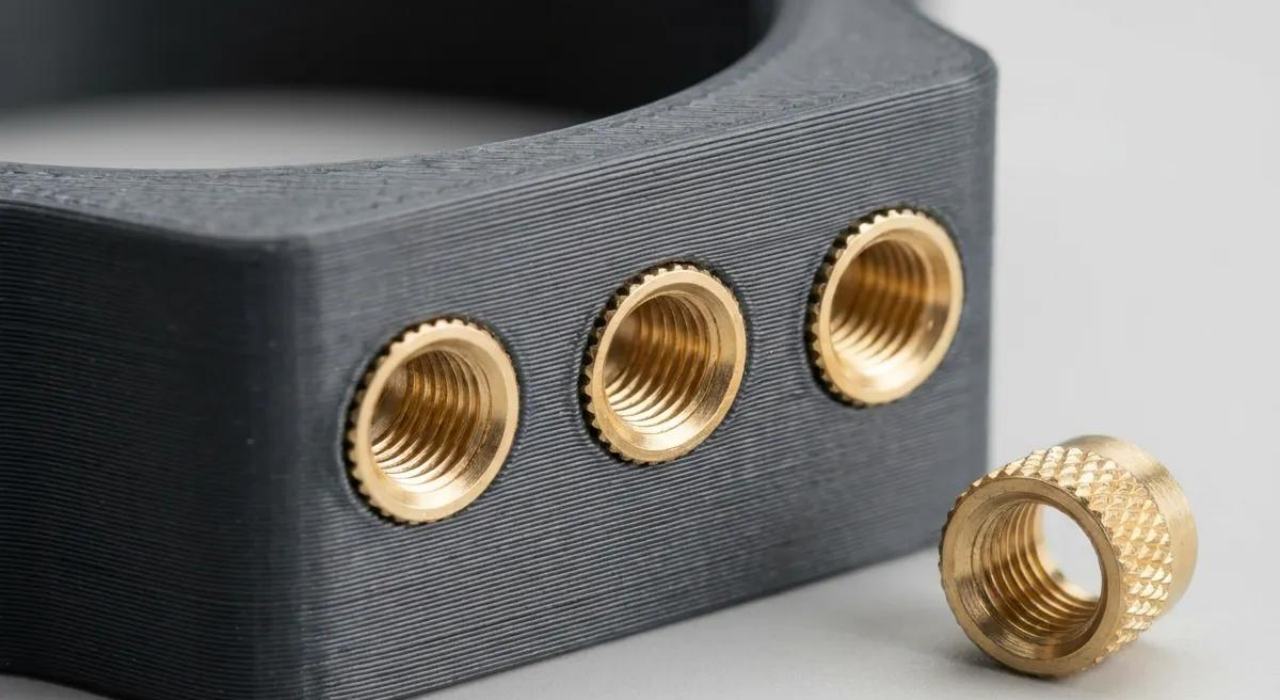

用于反复装配的螺纹嵌件
当零件需要多次拆装，或需要保持稳定夹紧力时，螺纹嵌件值得增加一道工序。常见方法包括：

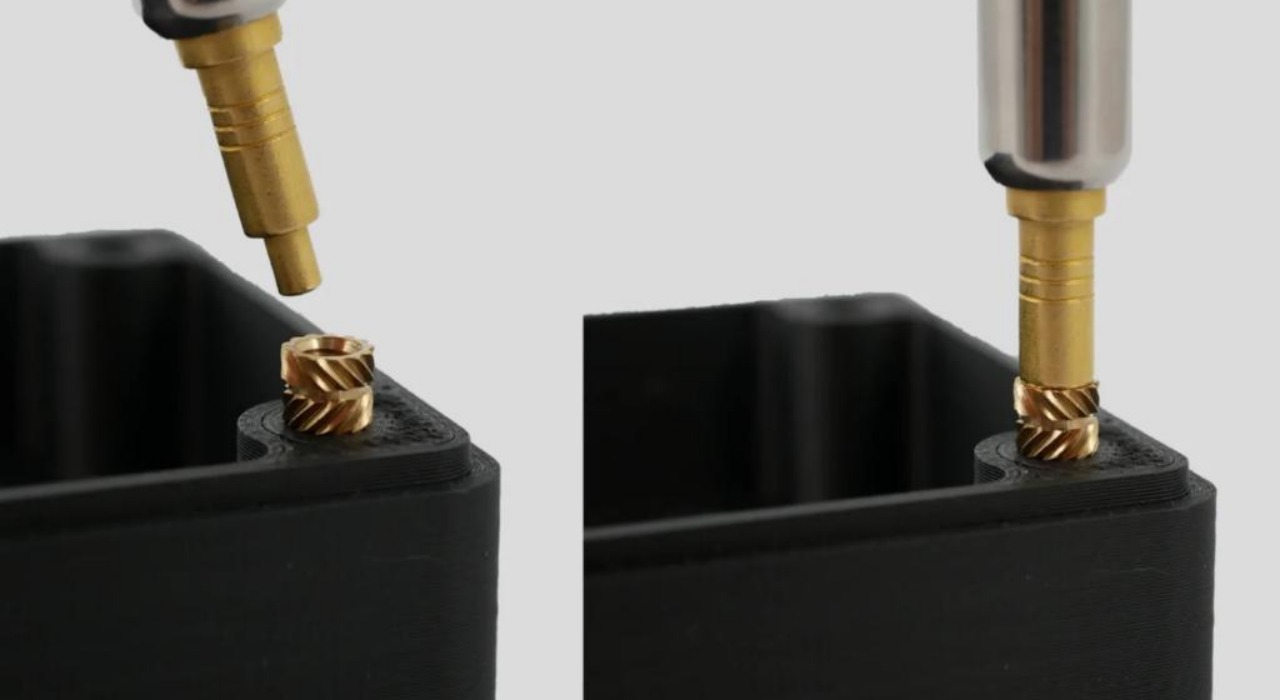

热熔嵌件：加热到材料软化点后压入略小的孔中，让塑料流入嵌件的滚花中。
压入嵌件：不加热，直接冷压入打印孔中。
模内嵌件：在装配时固定到位，适合打印后嵌入。
金属嵌件非常适合电子外壳、工业外壳、夹具和需要现场维修的功能原型。如果产品将来需要打开维修，金属嵌件的耐久性远高于直接打印的塑料螺纹。
卡式螺母和标准紧固件
有时螺母槽、六角螺母限位槽或卡式螺母槽比直接打印复杂螺纹更简单、更可靠。这样可以使用现成螺母，不依赖打印螺纹的精度，装配稳定性也更好。
如何选择合适的螺纹尺寸
为什么小螺纹打印风险更高
小螺纹比大螺纹更容易出现问题，涉及几何和工艺的多个方面：
- 特征尺寸接近喷嘴宽度或激光光斑尺寸
- 层分辨率无法还原精细螺纹牙型
- 螺纹牙顶和牙底轮廓不完整
- 表面粗糙，装配摩擦增大
- 冷却或后固化过程中材料变形
螺纹越小，越需要结合打印工艺、材料和后处理进行综合评估，不能只看单一参数。
何时使用标准公制或英制螺纹
标准紧固件采购方便，更换成本低，也便于客户装配。定制螺距或许能解决特定设计问题，但零件会因此受限于单一供应商和单一工具。建议尽可能采用通用螺纹标准：
- 公制螺纹M2到M12覆盖大多数外壳和夹具。
- 美国及其他英制市场客户使用UNC/UNF螺纹。
- 与市售螺丝刀和丝锥匹配的标准螺丝尺寸。
3D打印零件的螺纹公差与间隙
为什么CAD公称尺寸不够
CAD文件中标注的M10×1.5是理想值，不能保证打印件能顺利旋入标准M10螺栓。实际尺寸与CAD数据之间可能出现偏差，原因包括：
- 冷却或后固化过程中的材料收缩
- 打印机精度和校准状态
- 层高对细小螺纹轮廓再现的影响
- 打印方向
- 滚光或喷砂等后处理步骤
因此，CAD尺寸只能作为设计参考。批量生产前，必须通过实物测试确认螺纹配合合格。
应该增加多少间隙？
没有适用于所有打印机、材料和螺纹尺寸的通用间隙值。间隙取决于工艺、材料、螺纹尺寸以及零件装配方式。
| 工艺 | 典型径向间隙 |
| FDM | 0.15 至 0.3 mm |
| SLA 树脂 | 0.1 至 0.2 mm |
| SLS 尼龙 | 0.15 至 0.3 mm |
| MJF 尼龙 | 0.15 至 0.3 mm |
| 金属（SLM 或 LPBF） | 0.1 至 0.2 mm，常需攻丝修整 |
如何补偿打印精度
以下实用步骤有助于缩小CAD与成品之间的差距：

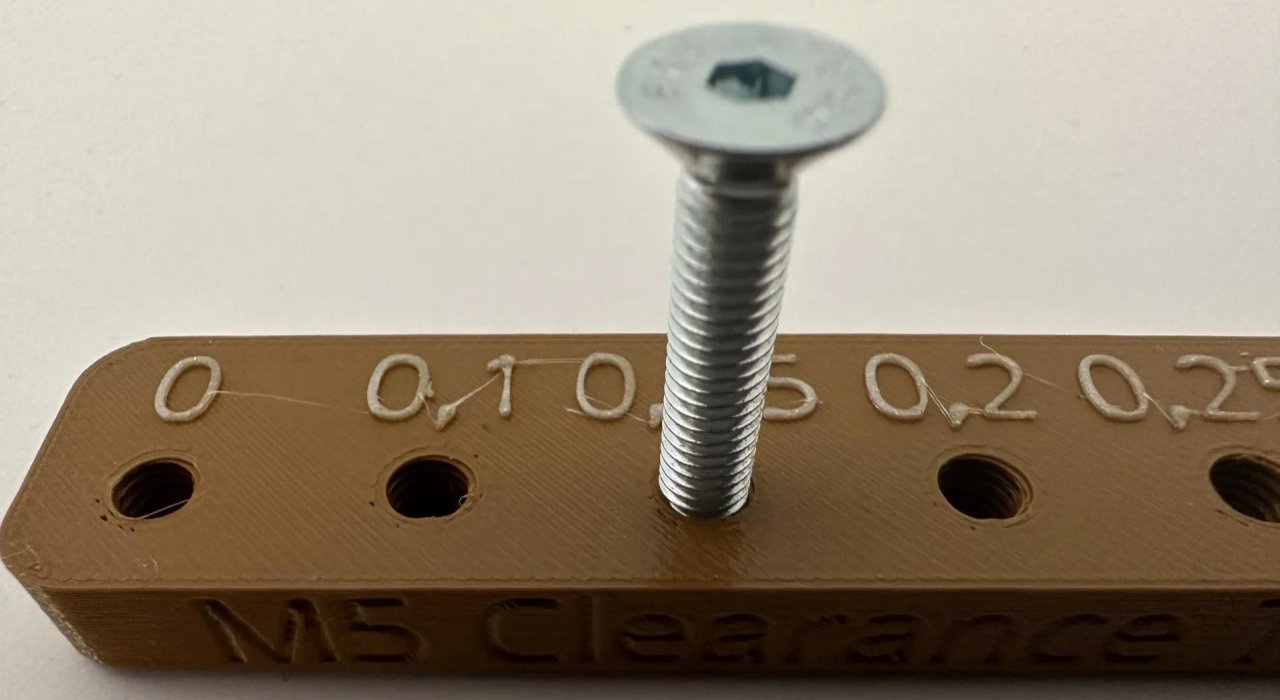

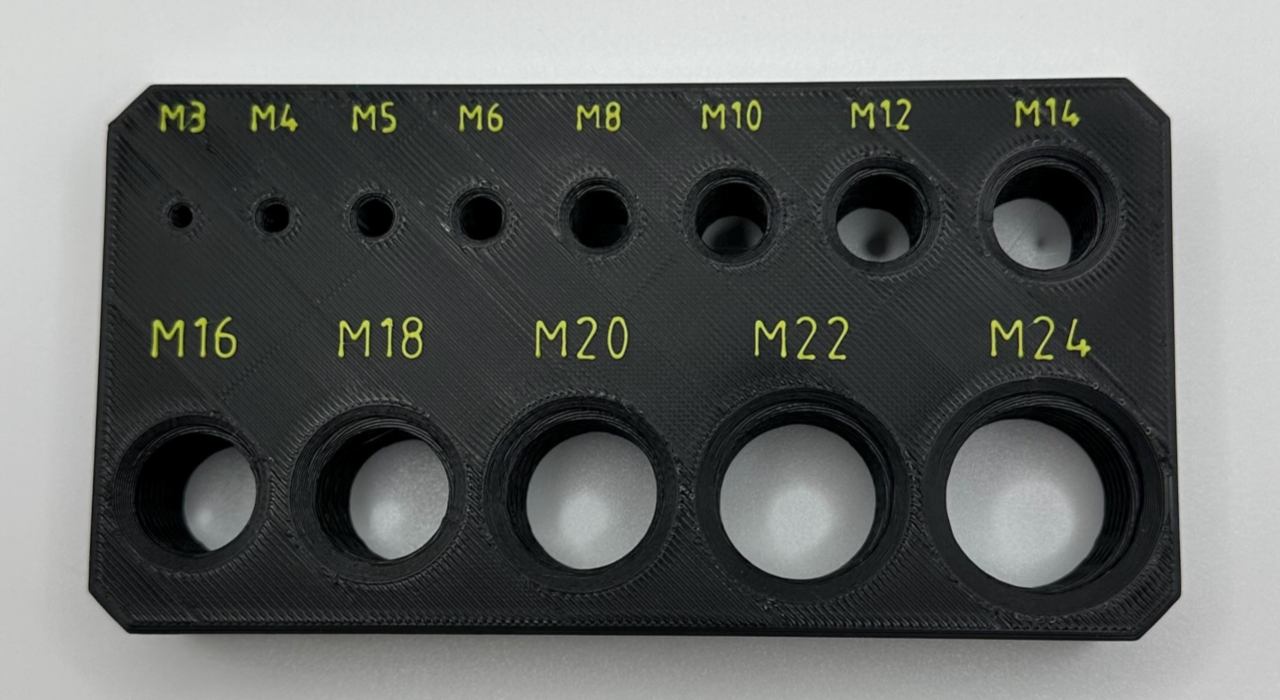

- 打印一个包含多组间隙值的小测试块，手工试配找出最佳间隙后再生产完整零件。
- 打印螺纹量规，用真实紧固件检查配合。
- 测量实际打印件，不能只依赖公称尺寸。
- 了解打印机和材料特性后，应用针对特定工艺的补偿。
需要注意，这些测试程序初期会额外花一些时间，但可以避免整批零件出现螺纹配合缺陷。
增强3D打印螺纹强度的设计指南

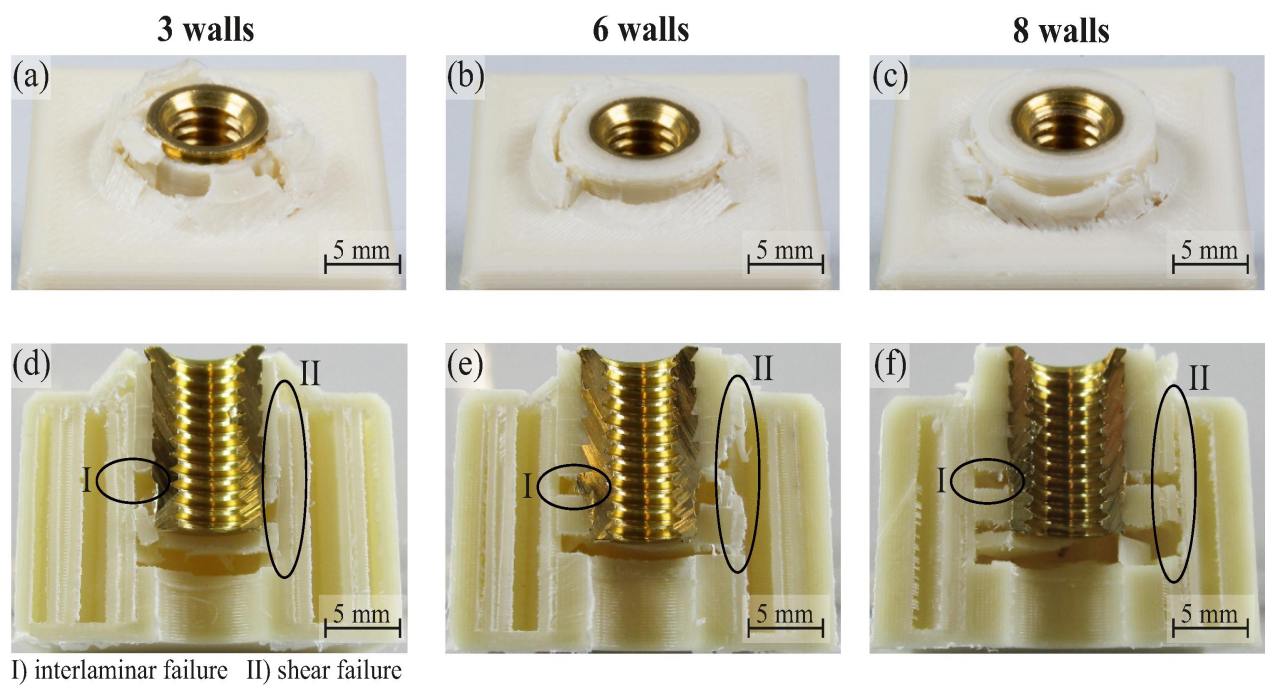

避免螺纹壁过薄
螺纹孔周围壁厚过薄是打印零件常见的失效位置。螺纹孔周围壁太薄时，拧紧螺丝产生的应力会集中在较小截面上，容易导致凸台周围开裂、夹紧载荷下变形，或几次使用后螺纹滑丝。
在螺纹周围增加材料
通过增大凸台直径、加厚周围壁厚和加强螺纹区域，就能给螺纹留出足够的承载空间。凸台稍大一点，材料成本几乎不变，强度却能增加不少。

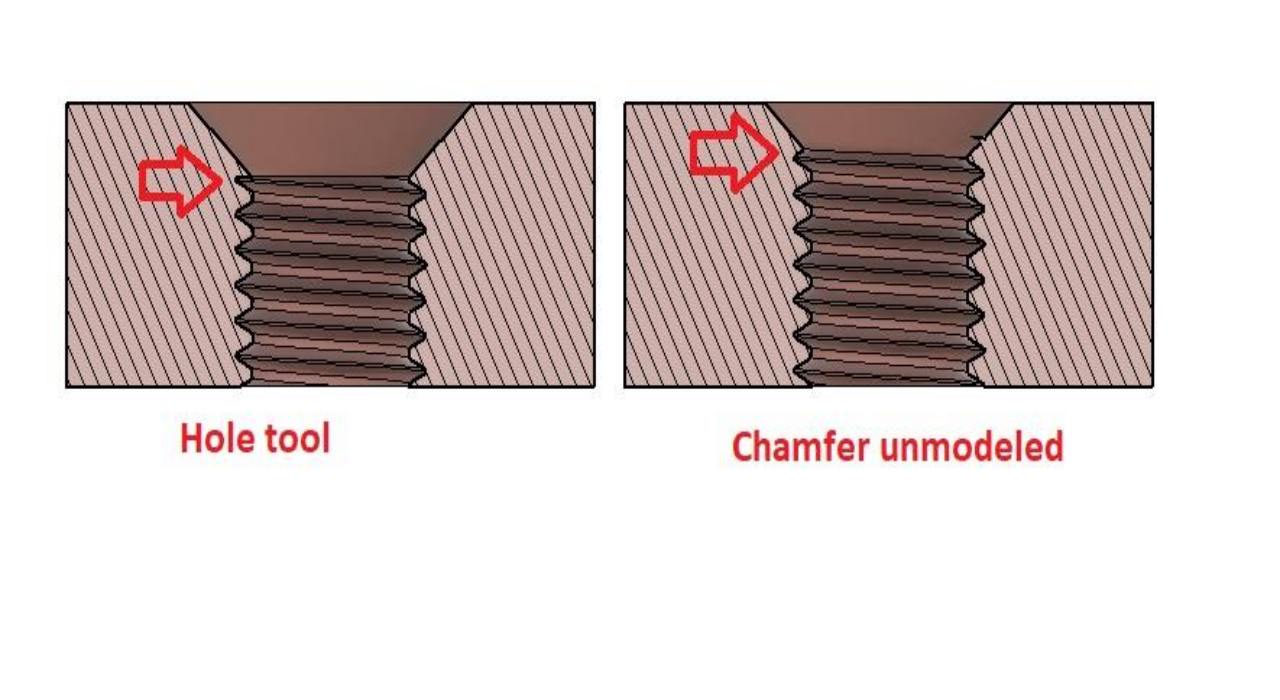

在螺纹入口添加倒角
在螺纹入口添加倒角或导入段，可以明显改善装配手感，帮助螺丝正确对中，减少错牙，让装配更顺畅。
避免螺纹特征周围出现尖锐过渡
尖角会集中应力，螺纹凸台与主体成90度直角的连接位置尤其薄弱。连接处改用圆角、过渡半径或加强筋，让载荷分散到更大范围，凸台根部就不容易开裂。
针对不同3D打印工艺设计螺纹
FDM螺纹
FDM打印较大螺纹很实用，成本也低。层纹和打印方向对螺纹承载有实际影响，所以FDM螺纹更适合原型、夹具、治具和大型功能件，较厚的螺纹牙型能吸收部分误差。
SLA树脂螺纹
SLA树脂可捕捉精细细节，表面光洁度好，适合FDM无法清晰成型的小螺纹牙型。但标准树脂强度不高，螺纹承受高载荷或需要反复拆装时，选择工程级树脂或使用螺纹嵌件更稳妥。

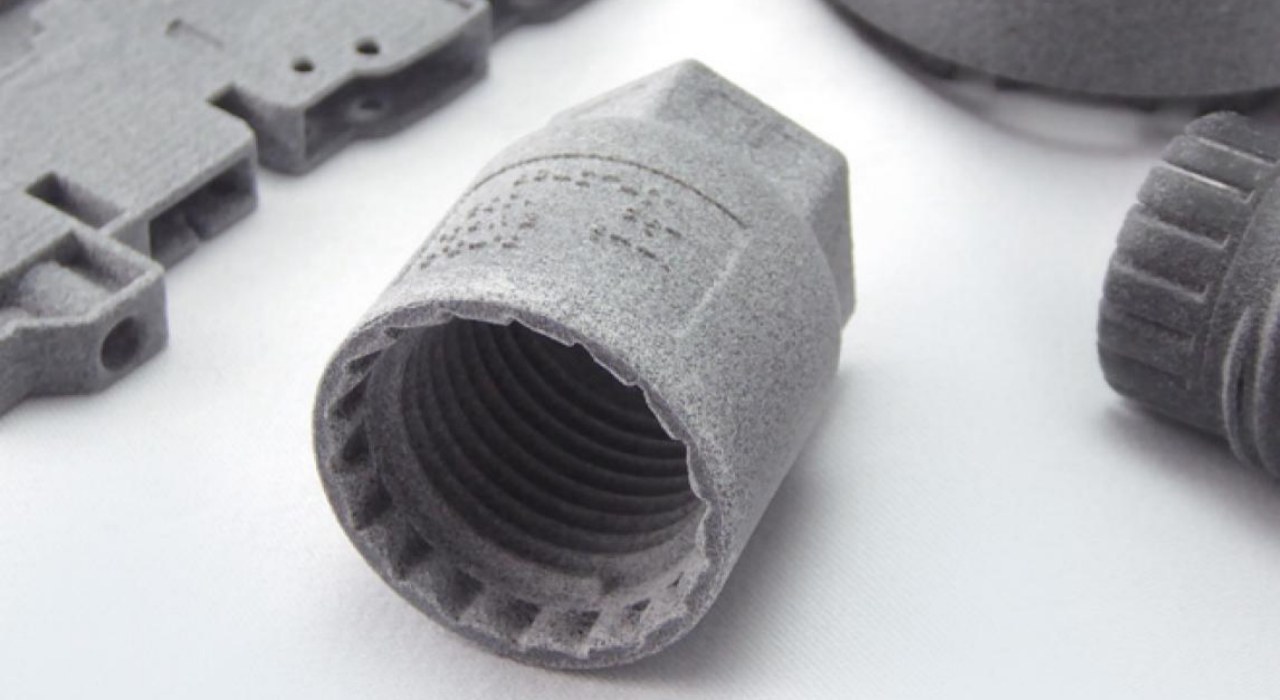

SLS尼龙螺纹
SLS尼龙打印螺纹，机械性能好，打印过程不需要支撑，螺纹轮廓干净，没有支撑痕迹或损伤。适合对抗冲击有要求的功能装配，也能成型FDM或SLA难以打印的复杂螺纹结构。
MJF尼龙螺纹
MJF尼龙打印件一致性好，功能强度可靠，适合小批量生产。从一次性原型转向小批量生产时，MJF是更合适的选择。

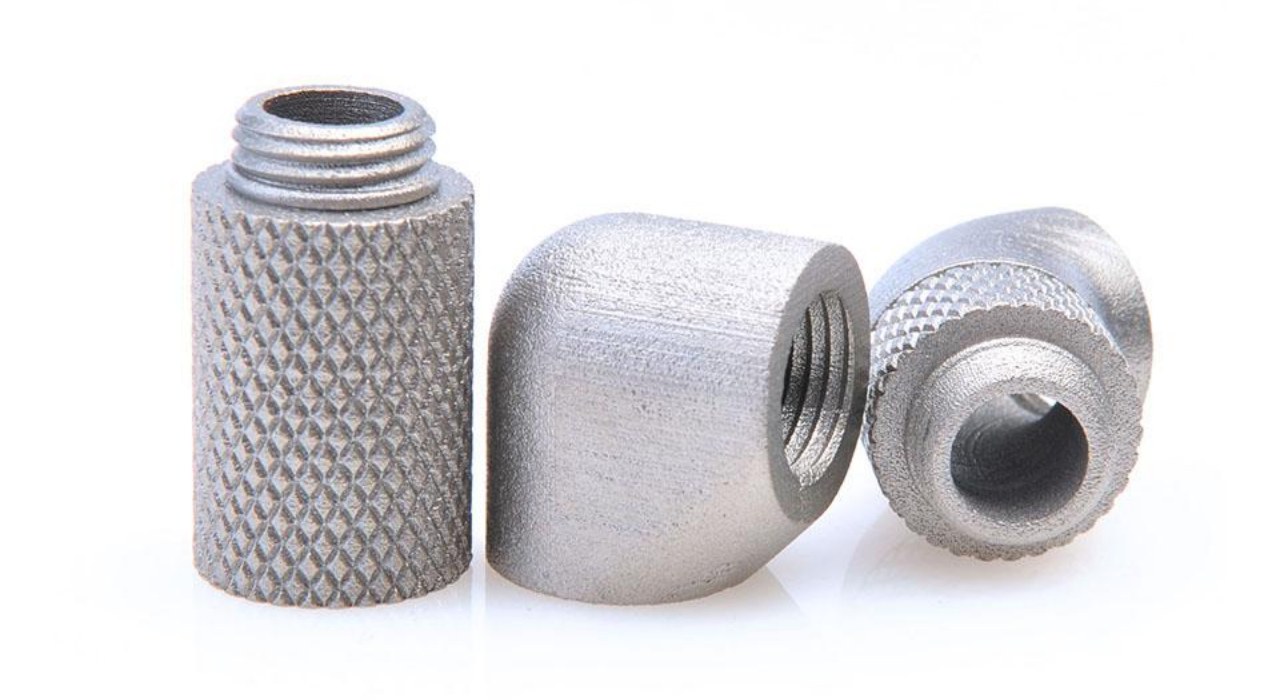

金属3D打印螺纹
金属3D打印常用SLM和LPBF工艺，适合高温环境、高机械载荷和严苛工业零件。高精度内螺纹一般会在打印后进行机加工或攻丝，既保留设计自由度，又确保最终配合精度。
何时应避免直接3D打印螺纹？
高扭矩应用
高扭矩下的塑料螺纹容易在紧固件达到适当夹紧力之前滑丝或开裂。如果装配需要真实扭矩，从一开始就应规划金属嵌件或其他连接设计。
频繁拆装
经常打开、维修或重新装配的零件会反复给打印螺纹施加应力，直到螺纹最终磨损变圆或滑丝。此类零件应从设计之初就考虑使用嵌件，避免后期返工。
高温应用
高温对塑料螺纹影响很大。零件因环境温度或装配摩擦升温时，会出现软化、蠕变和螺纹强度下降等问题。
高载荷或安全关键连接
对于高载荷或安全关键接头，不应仅凭可打印性做决定。材料、紧固件、嵌件、预期载荷和制造工艺应一起评估。
打印螺纹与螺纹嵌件的选择
| 因素 | 打印螺纹 | 螺纹嵌件 |
| 装配频率 | 适合一次性或极少装配 | 适合反复装配 |
| 载荷和夹紧力 | 轻 | 中等至高 |
| 螺纹尺寸 | 较大螺纹 | 任何尺寸，尤其是小尺寸 |
| 典型材料 | 塑料与塑料配合 | 金属螺钉拧入塑料零件 |
| 长期可靠性 | 随时间降低 | 随时间提高 |
结语
迅捷拥有超过十年的3D打印经验，支持FDM、SLA、SLS、MJF尼龙、金属打印和CNC加工。
如果您不确定哪种螺纹策略适合您的零件，请将CAD文件和装配要求发送给我们。我们会帮助您制定适合批量生产的螺纹与紧固件方案。
常见问题
1、为什么打印的螺纹孔总是拧不进去？
3D打印螺纹设计中最常见的问题是直接按标准尺寸建模。FDM打印的孔一般比模型尺寸略小，因为挤出的塑料会向外膨胀，层纹本身也会增加粗糙度。因此，3D打印零件的螺纹配合需要额外余量。一般单边增加0.15至0.3 mm，直径上约增加0.3至0.6 mm。
2、标准螺纹模型可以直接用于3D打印螺纹吗？
可以，但不推荐。标准三角螺纹的牙顶较尖，悬垂部分在打印时容易下垂，旋入时可能卡住。我们一般会减小螺纹角度，或直接采用梯形螺纹、锯齿形螺纹，打印质量会稳定很多。如果必须使用标准螺纹，建议打印后用丝锥攻一遍，清理螺纹。
3、打印方向对螺纹强度影响大吗？
影响很大。螺纹孔垂直打印时，螺纹牙实际是逐层堆叠起来的，层间结合较弱，高载荷下螺纹容易从某一层分离。条件允许时，让螺纹轴线与打印平台平行，螺纹牙会跨越多层，强度更好。但水平打印孔内的支撑很难清理，所以很多人仍采用垂直打印，再通过嵌件或攻丝补救。
4、自攻螺丝可以直接拧入3D打印零件吗？
可以，但需要谨慎。PLA等材料较脆，直接拧入自攻螺丝容易使孔口开裂。建议先钻一个为螺丝外径70%至80%的底孔，孔口倒角，再缓慢旋入。如果需要经常拆装，改用热熔嵌件会更耐用。
5、打印的螺纹太紧或卡住了怎么办？
