3D打印在机械工程中的应用：机械零件和工具
如果您从事机械设备的设计或维护工作，您一定深知寻找定制零件、等待模具或应对已停产部件会耗费多少时间。
本文将详细分析 3D 打印在机械制造中的应用、其优势所在，以及在哪些方面您仍然需要依赖传统制造工艺。
3D打印在机械工程中的位置
从工程概念到可用零件
在机械工程中，3D打印已经不只用于基础原型制作。工程师用增材制造生产：
- 在真实装配条件下测试的功能原型
- 非标设备的定制机器零件
- 生产现场的夹具、工装和对位工具
- 小批量制造用的工装
- 老旧或停产机器的替换件
- 不值得投入注塑模具的专用小批量零件
这些类别对性能、材料和设计各有要求，下面分别说明。
增材制造何时适用
并非每个零件都适合3D打印。当以下条件出现时，才值得考虑3D打印：
几何形状复杂，多轴数控加工或拆件装配都费事
数量少，模具或工装成本难以分摊
设计变更频繁，传统方式需反复重做工装

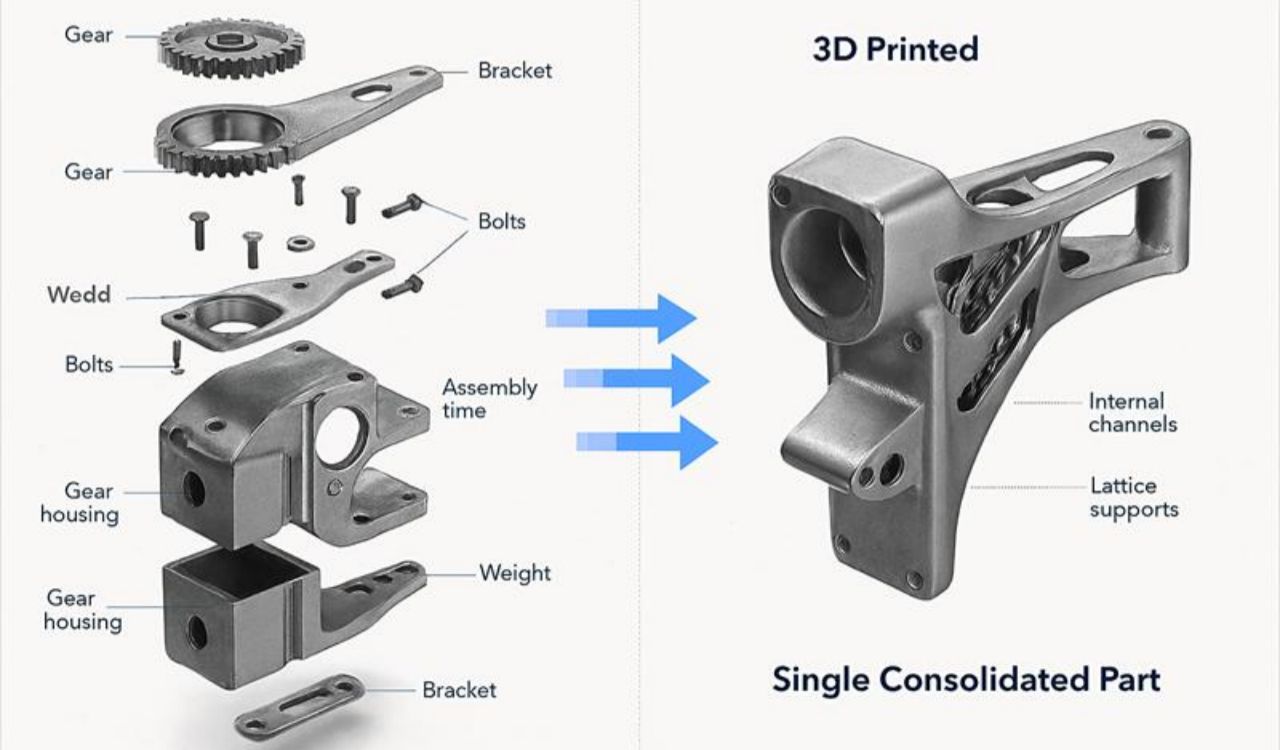

可以减少装配，把多个零件合并成一个
零件供应困难，比如已淘汰或停产部件
3D打印无需传统工装就能生产复杂零件，按需制造，适合小批量工业需求，省去固定开销。

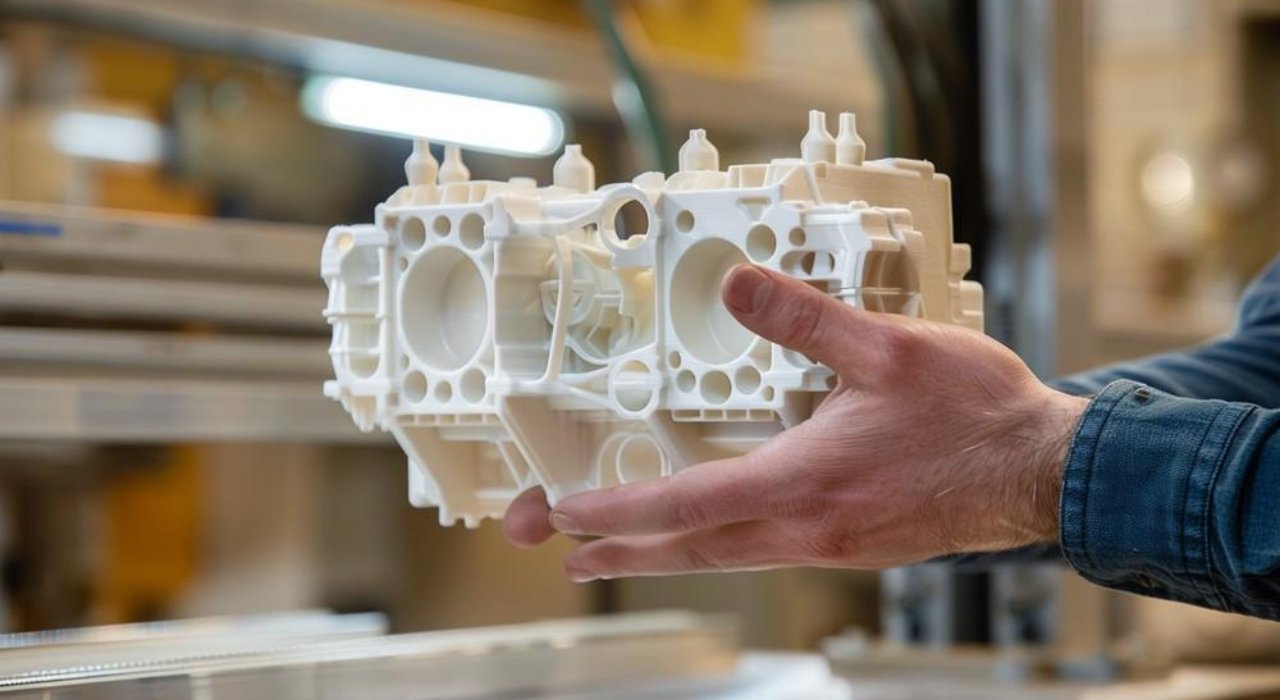

机械系统的功能原型
验证配合与运动

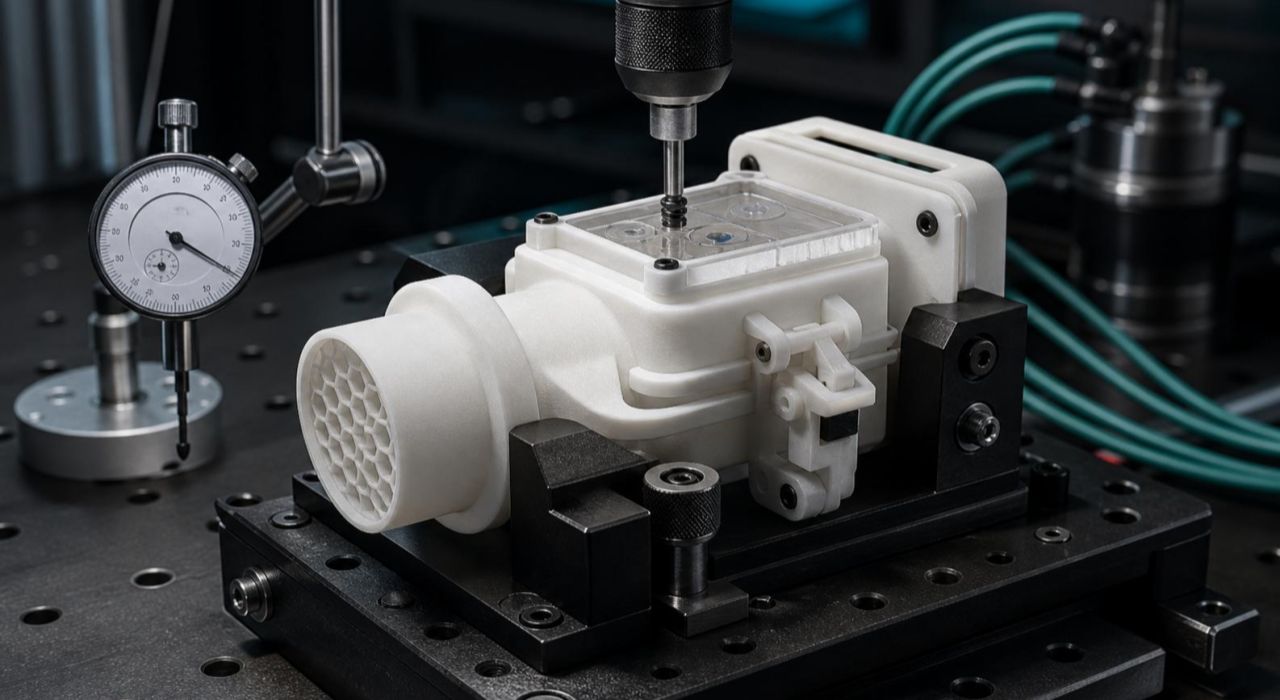

3D打印原型能验证CAD阶段难以确认的内容。在投入昂贵加工之前，可以检查装配配合、运动件间隙、轴对中、安装位置以及潜在干涉。
外观正确，并不代表能正常工作。如果最终零件要在负载、振动或反复运动下使用，原型在材料和工艺上就要尽量符合这些实际工况。
检查真实装配工况
机械装配中的配合关系，要靠实物来验证，比如螺钉孔位、卡扣松紧、轴承座公差、支架接口、连杆连接。
给供应商发原型文件时，除了CAD模型，还应说明零件与哪些部件配合、哪些尺寸关键、有哪些功能要求。把装配背景交代清楚，打出来的原型验证装配时就会更精确。
加工前先做原型
复杂机械结构，可以先打印低成本版本验证设计，确认后再转数控加工或金属制造。这样能同时省下费用和交期，因为干涉、配合问题和设计疏漏，都能在成本远低于机加工件的原型上提前发现。
机加工与设备操作中的夹具和工装

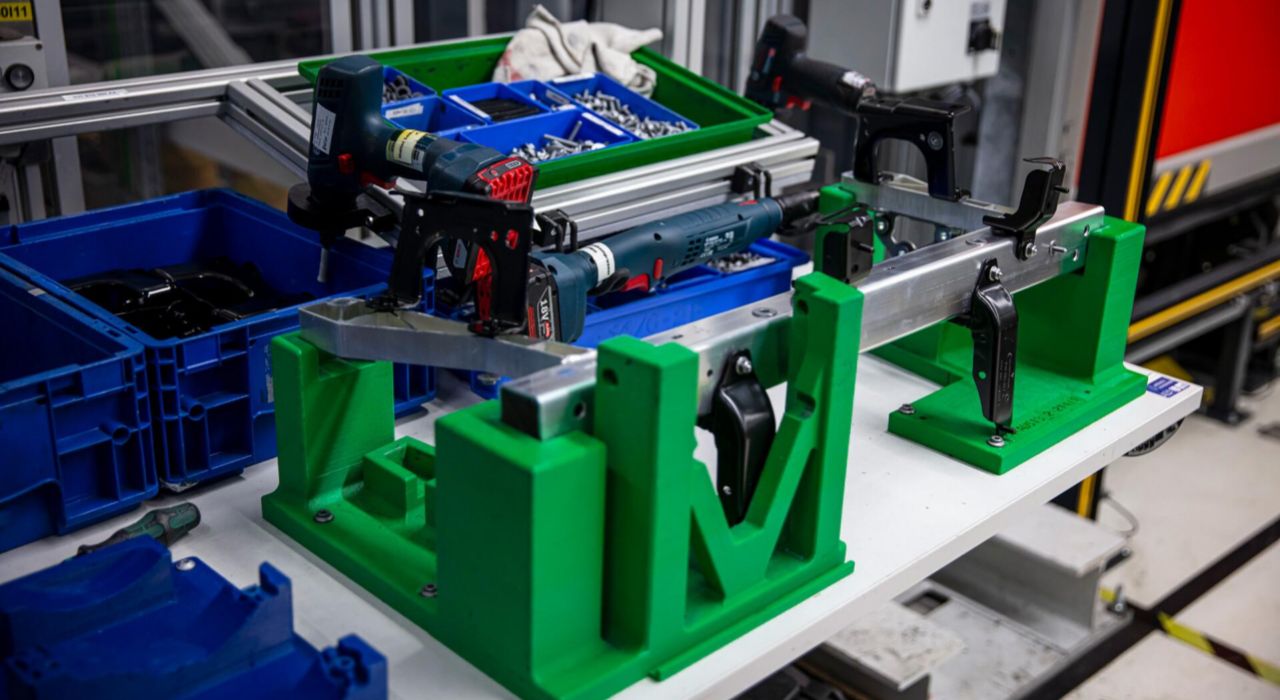

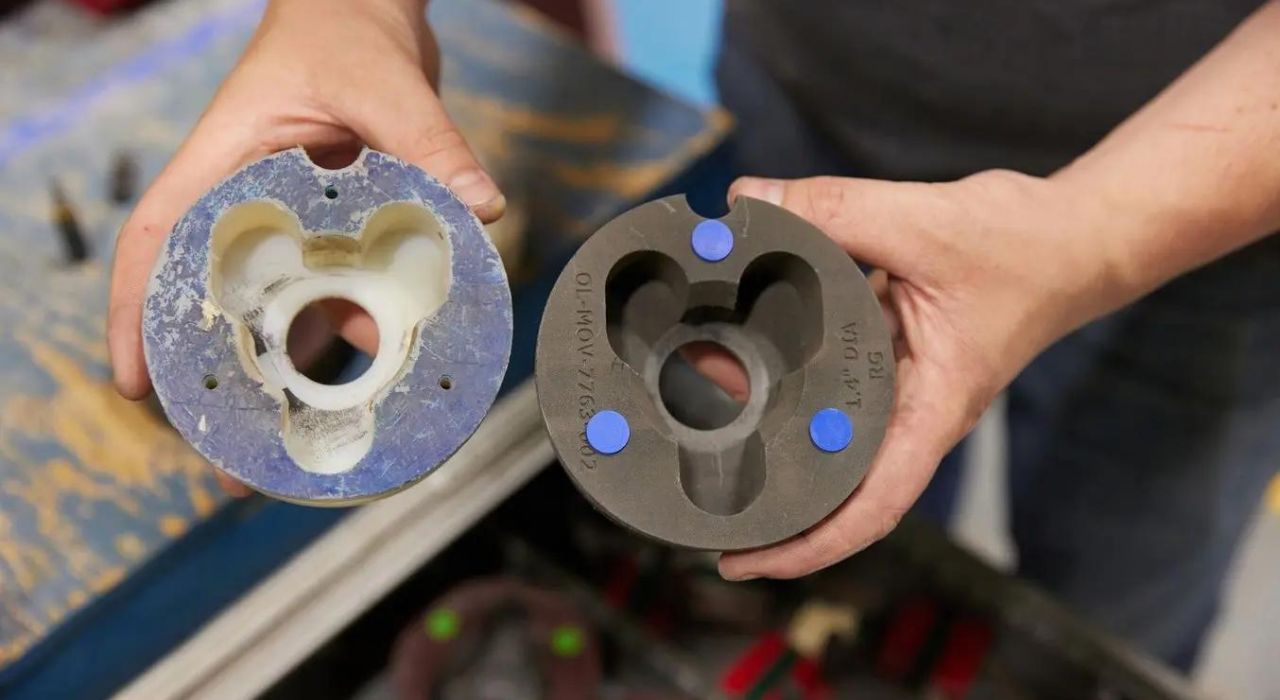

装配夹具

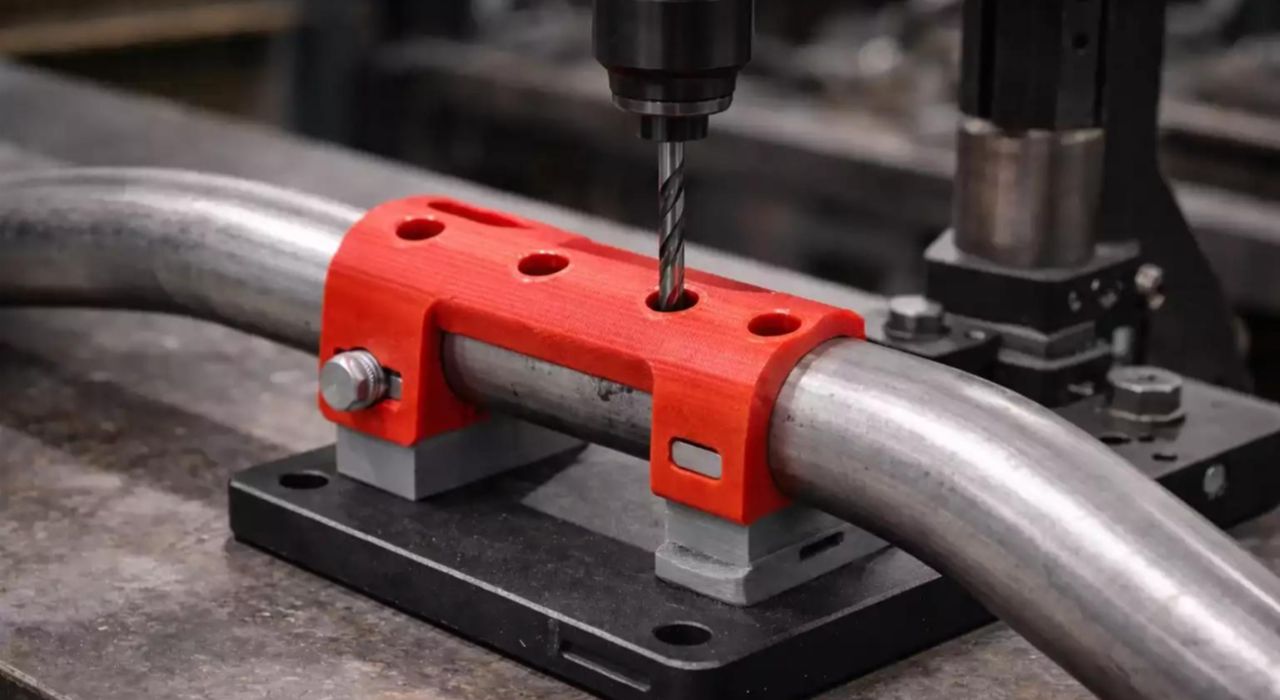

生产现场离不开工装。定位座、对中工具、钻孔导套和零件固定架，能让装配保持一致、可重复。
3D打印可以做出与所夹持零件形状完全贴合的工装。产品设计一改，只需更新CAD文件，几天内就能打印出修订版。换成机加工铝制工装，很难跟上这样的节奏。
检测与定位工具
检测量具、检验夹具、零件定位辅助件和测量支撑件，都用于车间质量控制。这类零件对尺寸稳定、可重复和耐磨都有要求。在打印方案的选择上，材料和工艺能否在长期使用后保持公差，比打印速度更重要。
小批量生产工装
试生产、新产线调整或小批定制设备，传统工装的开发成本往往收不回来。3D打印工装可以为每个工位配专用工具，批次结束或设计变更后，直接打印新工装即可，不用报废金属夹具。

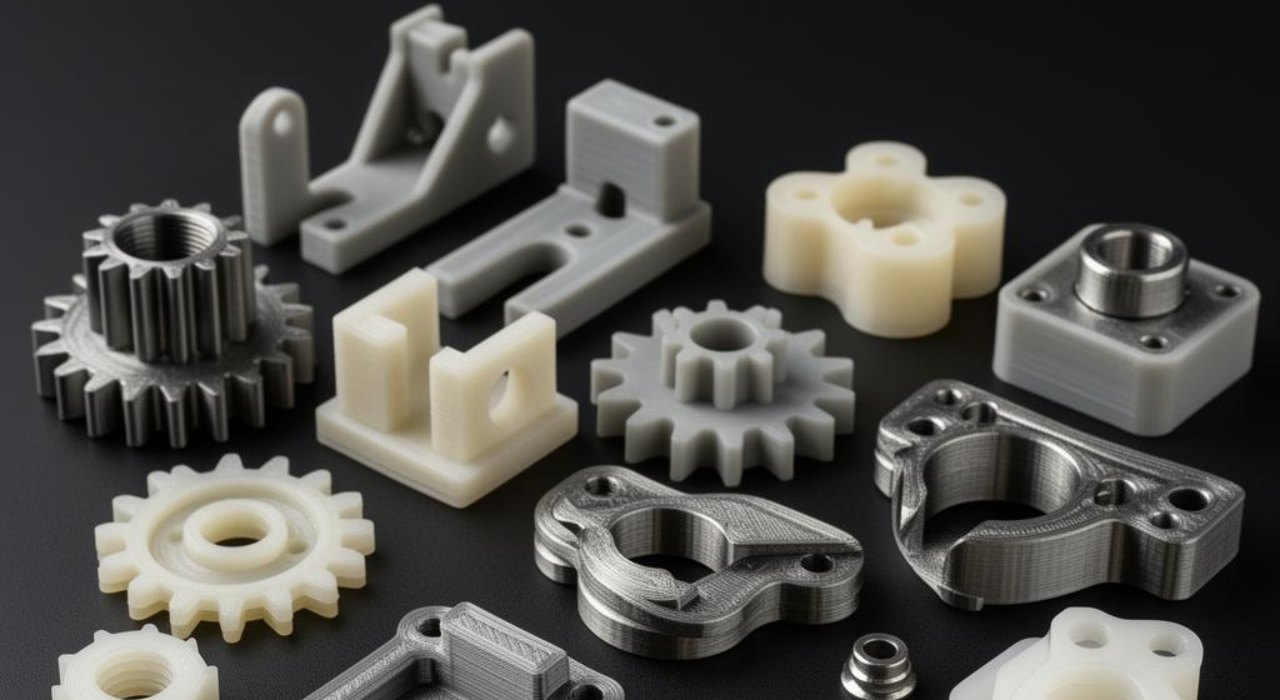

定制设备的机器零件

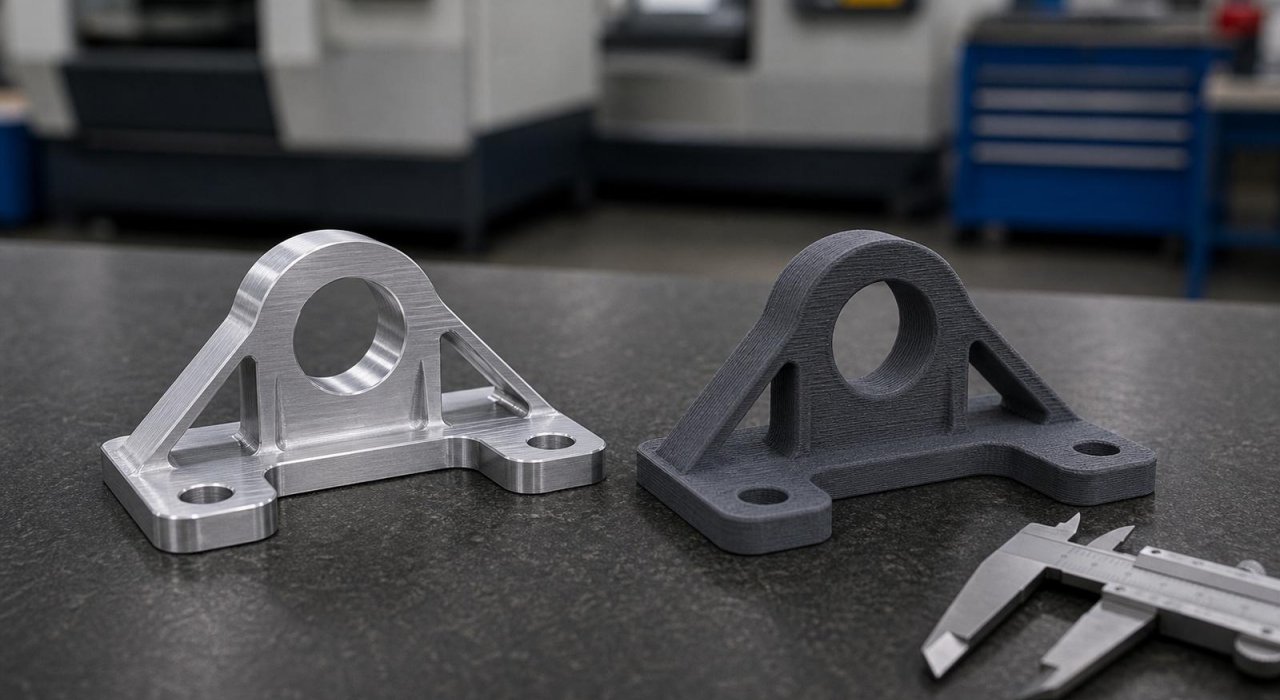

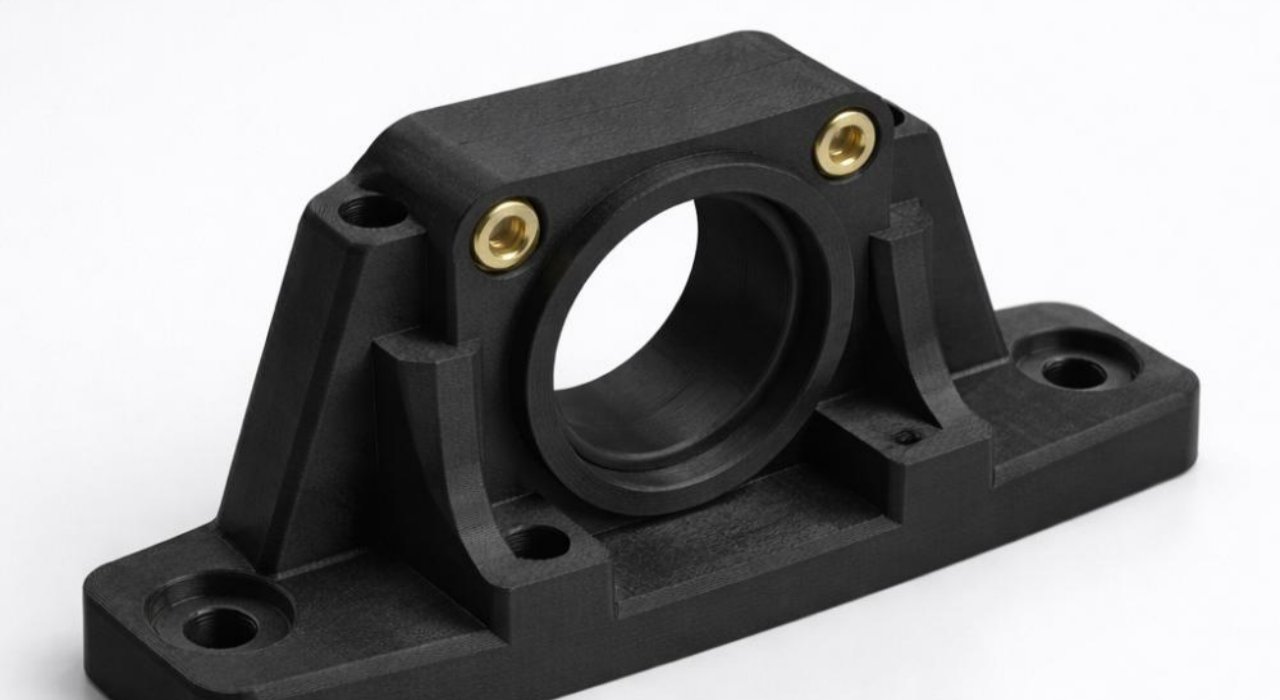

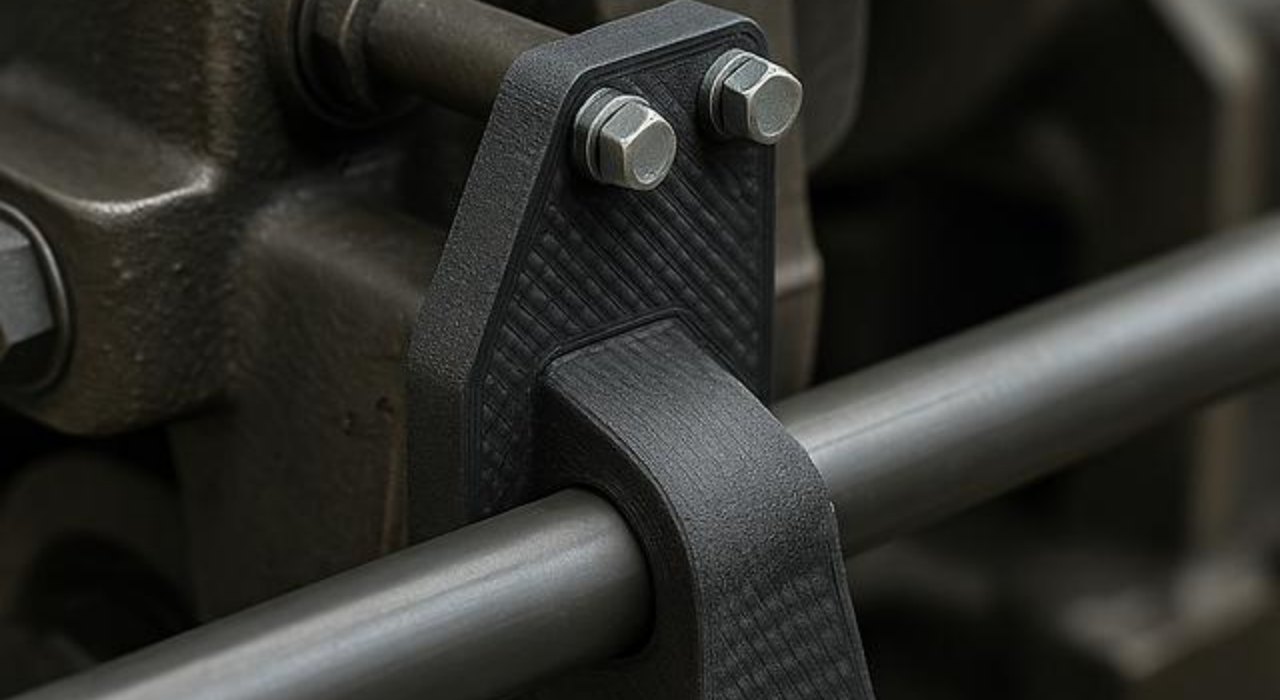

支架与安装件
电机座、传感器支架、设备支撑、线缆布线支架以及各类定制结构件，都是机械工程中的常见需求。
非标设备每台机器的安装方式都可能不同。3D打印不再受现货支架和型材的限制，支架可以围绕设备来设计，不必让设备反过来迁就标准件。
罩壳与防护件
设备外罩、防护栏、检修板、检查盖和防护壳，形状都要跟机器对得上。定制的或改装过的设备，标准目录里找不到现成能装的。3D打印能做各种异形结构、开孔和接口，防护件装上去也能贴合。
隔套、衬套与小机械件
隔套、垫圈、衬套、手柄、旋钮和小支架，用3D打印做起来方便，迭代也快。
但尺寸小，不代表就适合3D打印。零件如果承受较大载荷、长期连续摩擦，或长时间处在高温环境，材料性能和可能的损坏方式都要仔细评估。最终要不要用3D打印，要按工程要求来定，尺寸只能作为参考。
气流与流体处理部件

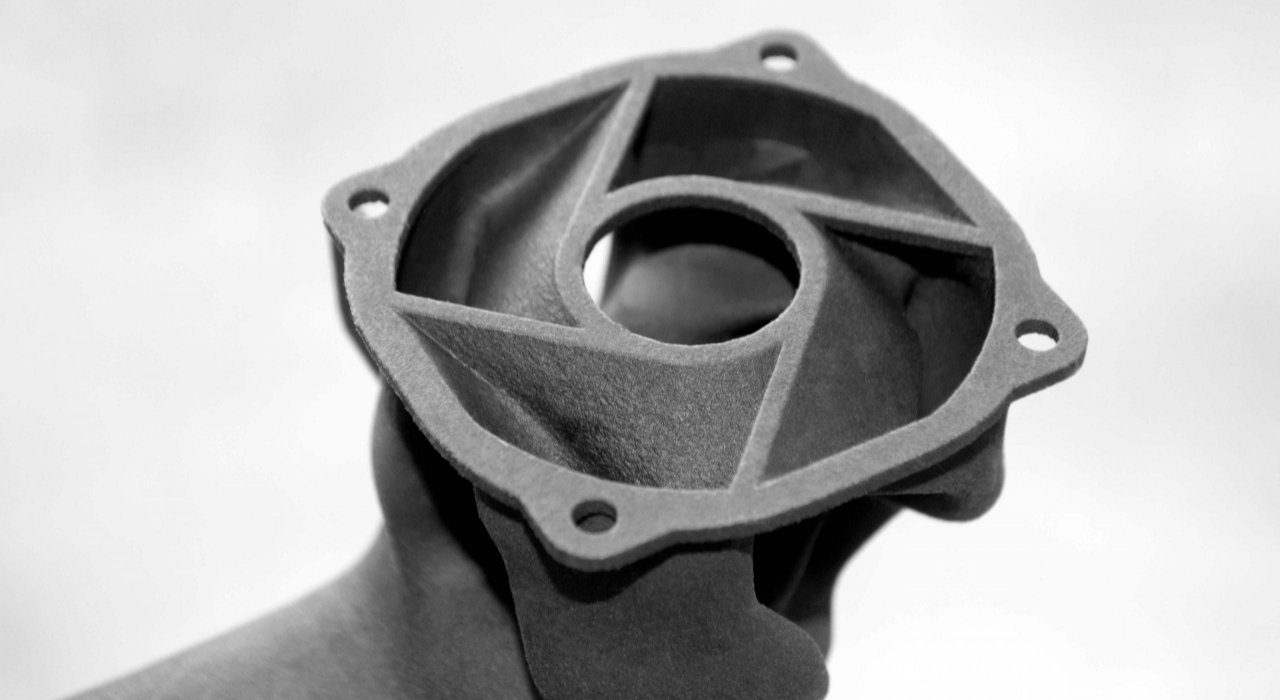

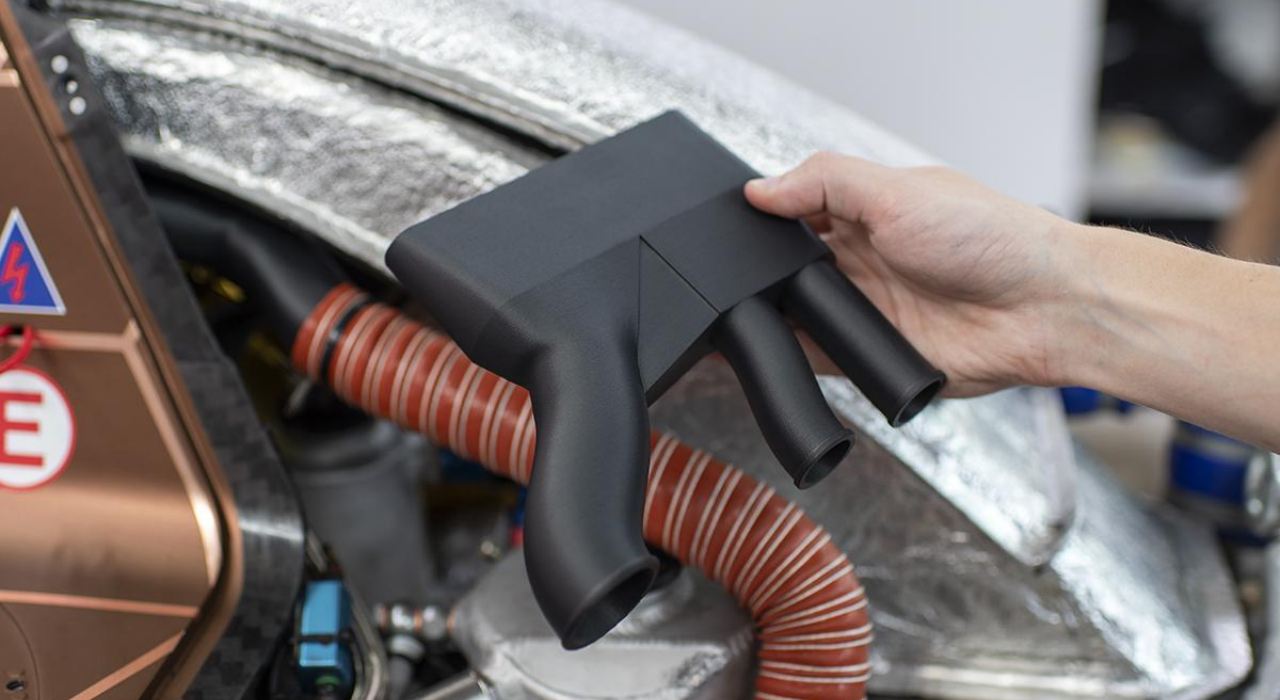

风道与流道
冷却风道、通风通道、设备导风件和定制气流路径，内部几何往往很复杂，传统制造很难加工，有些甚至做不出来。
3D打印能直接成型这些内部通道，按实际气流路径设计弯曲、分支或锥形结构，不受钻孔、铸造或钣金折弯的限制。

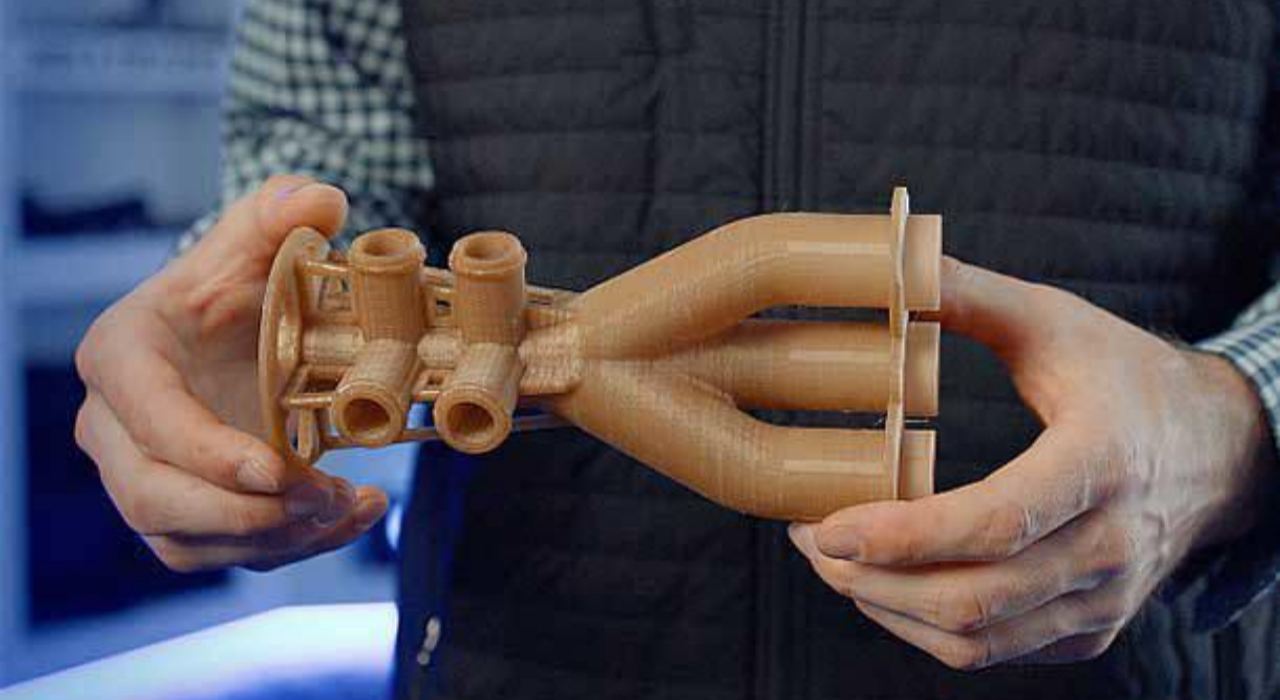

歧管与集成通道
传统歧管大多由多个机加工件拼装而成，靠螺栓或焊接连在一起。增材制造能把内部通道直接做进一个整体打印件里，接头少了，潜在泄漏点也跟着减少。
不过，决定采用这种方式前，有几个实际问题得先想清楚：
内表面光洁度对流动有什么影响
打印材料的压力等级够不够
内部通道怎么检测、怎么清理
成品件能不能做泄漏测试
集成度上去，好处是明显的。但零件最终还是要满足系统的压力、清洁度和检测要求。
机械冷却部件
电机冷却、电子器件热管理和工业设备局部气流控制，都需要能贴合狭小空间和具体热源的冷却部件。增材制造可以按热源位置来布置冷却通道，沿流道调整截面，整体布局也更紧凑。
机器人与运动系统部件

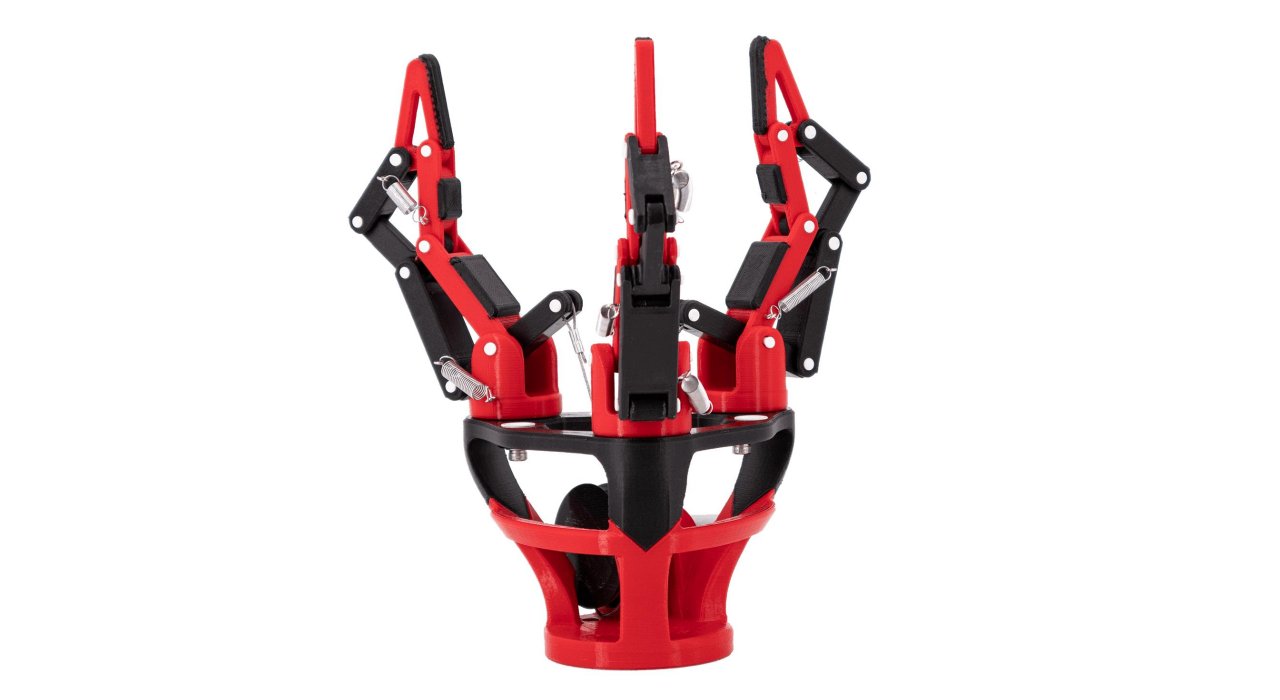

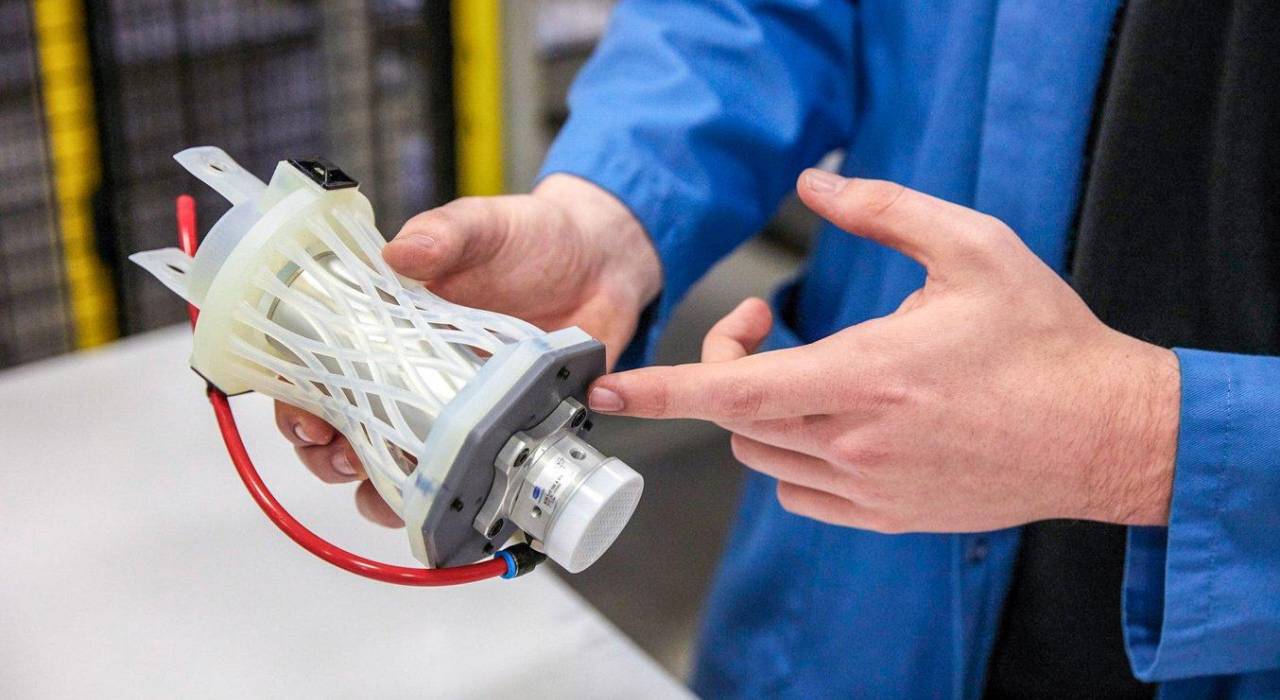

机器人夹爪与末端执行器
定制夹爪、真空吸具、夹指和轻量化末端执行器，是3D打印在工业领域应用最成熟的方向之一。机器人抓取的产品不同，夹爪形状往往也得跟着变。
用3D打印，可以做出与具体零件外形匹配的夹爪，产品换型时，不必为每种产品单独加工新工装。
线缆布线与运动支撑
电缆导链、传感器座、运动系统支架和防护布线件，都要配合运动机械的工作范围。它们最终做成什么形状，要看每套系统的空间条件和运动轨迹。
标准线缆管理件很难刚好匹配定制自动化单元，3D打印的布线件则可以按机器实际结构来配。

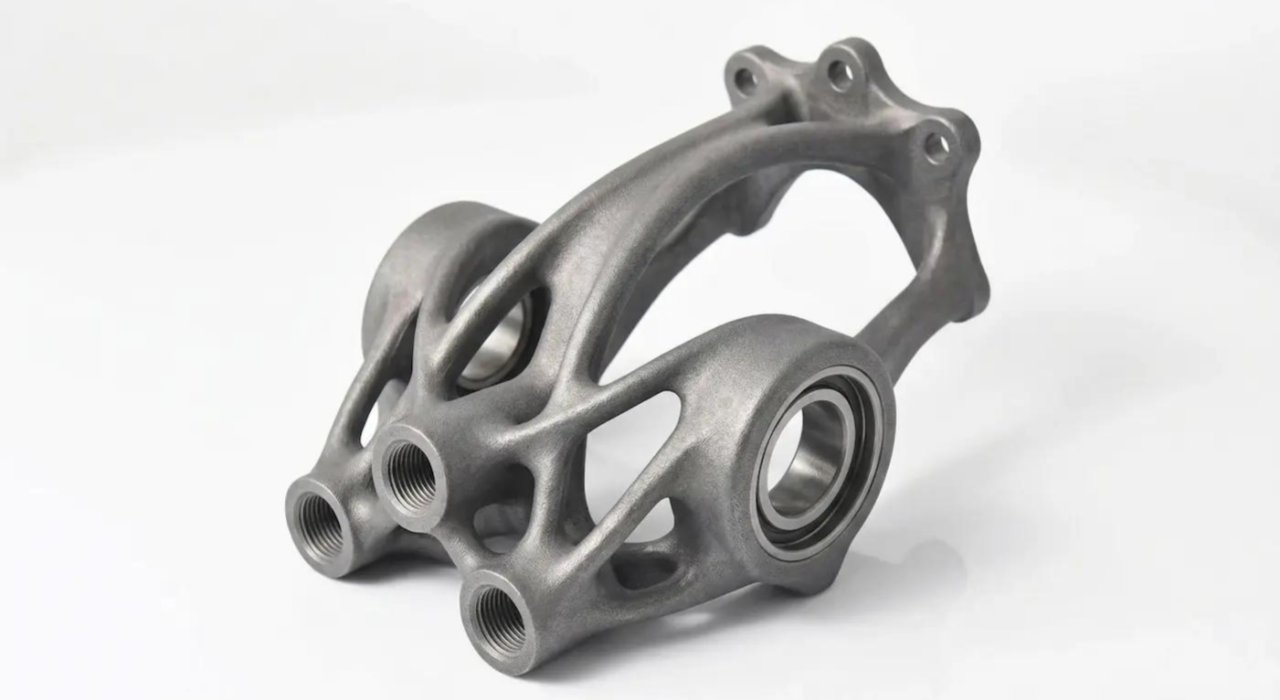

轻量化运动部件
机器人、自动化设备以及其他带运动质量的机构，减少多余重量能降低电机负载，改善动态性能。

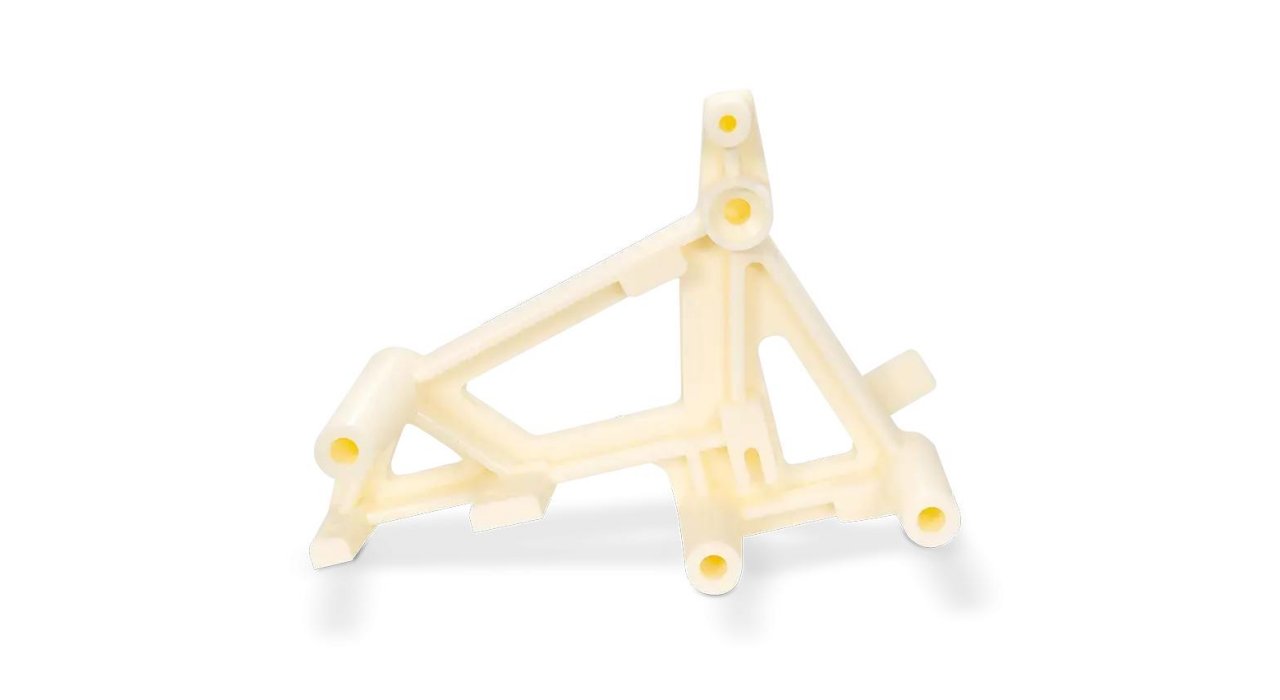

减重效果来自设计重构，单靠打印工艺本身无法实现。把金属实心件直接换成塑料实心件，算不上真正的轻量化。真正的减重，来自拓扑优化形状、中空结构和点阵填充，并且这些设计都要按实际载荷要求进行验证。
工业机械的替换零件
替换淘汰部件
设备寿命常常超过原厂供应期。整机停产后，原厂不再提供备件，维护便成了难题。
如果手头有原始CAD数据，或者能对旧零件做逆向工程，3D打印就可以在没有最小起订量和工装投入的情况下制造替换件。老旧工业设备上的塑料件、壳体和支架，尤其适合这种方式。
按需备件
把所有可能用到的备件都备成实物库存，成本高，也浪费空间。很多零件在货架上放几年，却始终用不上。
数字备件方式用CAD文件替代实物库存，需要时再按数量生产。这样既减轻库存压力，也能在需要时拿到零件。
根据现有实物复制零件

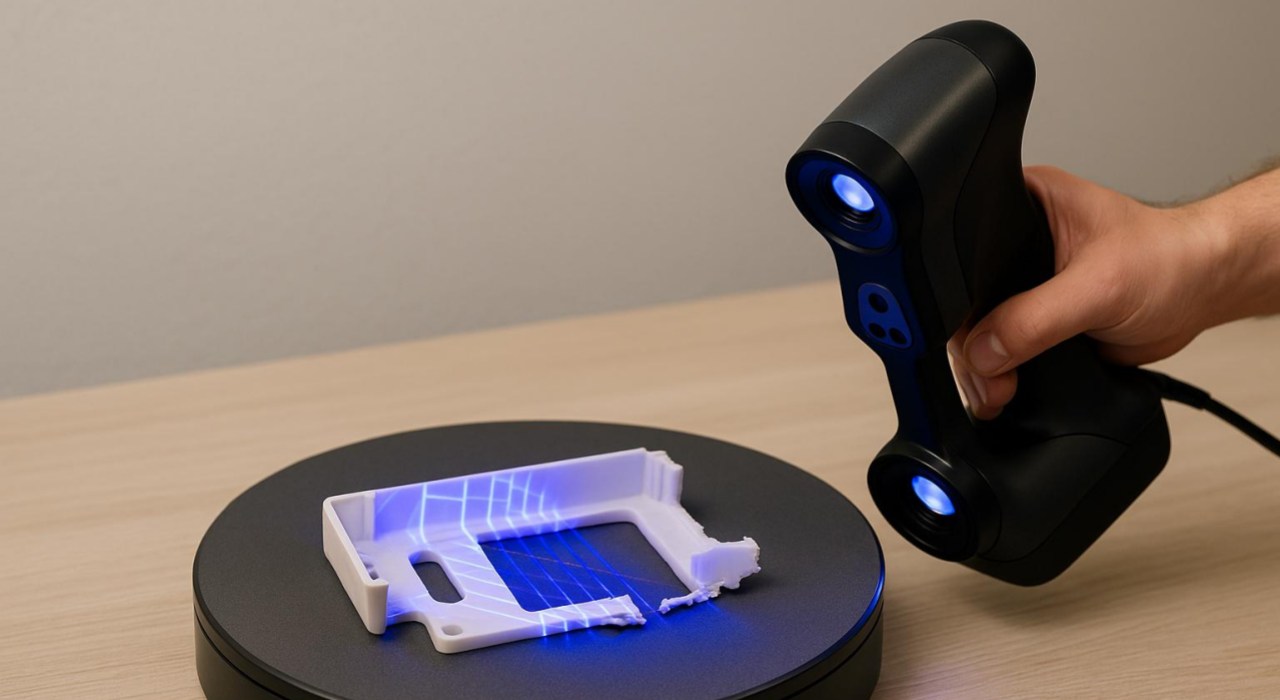

没有CAD文件时，逆向工程也能复制零件，常见做法包括尺寸测量、三维扫描，以及根据实物重建CAD模型。
想让复制件更接近原件，可以尽量向供应商提供这些信息：
关键尺寸和公差
安装点和配合件
载荷与温度要求
预计数量
零件失效方式，比如磨损、断裂或变形
信息给得越全，复制件和原件在功能上就越接近。
何时仍应选择数控加工
3D打印并非所有情况都适用。以下要求出现时，传统制造仍是更合适的选择：
公差极严，超出当前打印工艺能稳定达到的范围
大批量标准件，注塑或冲压的成本随规模明显下降
需要大量加工表面，打印态无法达到所需的平面度、平行度或表面光洁度
长期重载磨损，锻轧或锻造金属的晶粒结构很关键
高负载金属应用，要求材料认证和成熟的疲劳数据
选择合适的3D打印工艺
FDM用于实用工程零件
FDM适合较大零件、基础功能件、工装、支架以及开发阶段的硬件，常用材料包括ABS、PETG、尼龙等工程级热塑性塑料。如果对表面光洁度和精细细节要求不高，FDM是最容易上手、成本最低的选择。
SLA用于精细机械原型
SLA（立体光刻）能做出精细细节和平滑表面，适合外观模型、配合检查原型，以及表面质量对形状验证很关键的零件。
不过，部分光敏树脂本身偏脆，长期受紫外线照射或机械应力还会降解。高分辨率光敏材料中，有些并不适合承力或长期功能件。选树脂时，还是要看具体用途。
SLS和MJF用于功能聚合物零件
SLS（选择性激光烧结）和MJF（多射流熔融）适合生产强度高、功能性强的复杂几何聚合物零件。两种工艺都能成型互锁特征、内部通道，也能一次打印多个零件。
MJF对成型仓的利用率更高，需要几十件或几百件时，成本优势更明显。PA12尼龙是这两种工艺最常用的材料，强度、柔韧性和耐化学性比较均衡。

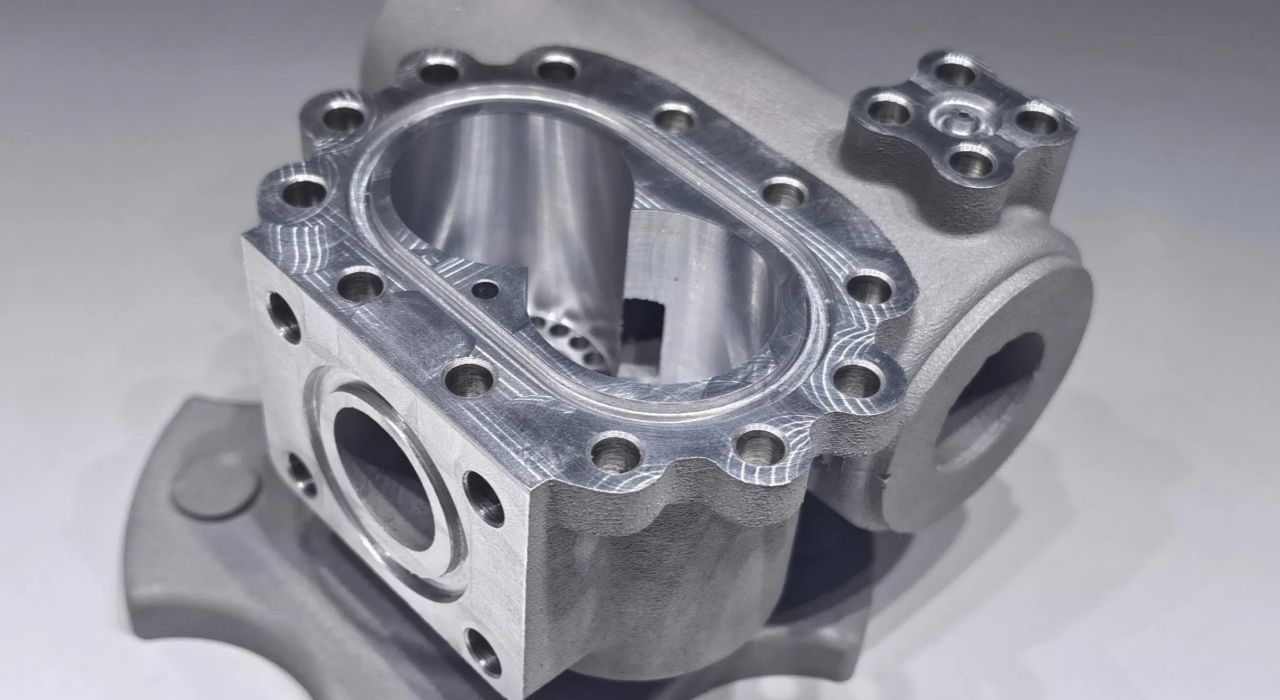

金属3D打印用于高要求零件
金属增材制造能打印铝、不锈钢、钛等合金。内部几何复杂、做过减重优化，或者需要特殊合金、传统加工又难做的零件，适合用这种方式。
金属3D打印替代不了数控加工。它更适合复杂几何、集成化装配，还有小批量高价值零件。这类零件用传统制造，往往装夹多，材料浪费也大。
机械工程应用与适用的3D打印工艺
| 应用 | 典型需求 | 适用工艺 | 关键考量 |
| 功能原型 | 配合、运动、测试 | FDM、SLA、SLS、MJF | 材料性能 |
| 装配夹具 | 稳定性、可重复性 | FDM、SLS、MJF | 刚性 |
| 机器支架 | 强度、安装精度 | FDM、SLS、MJF、金属 | 载荷方向 |
| 风管 | 复杂气流路径 | SLS、MJF、FDM | 内部几何结构 |
| 机器人夹爪 | 轻量化、定制几何 | SLS、MJF、FDM | 重量与强度 |
| 替换零件 | 可获得性、配合 | FDM、SLS、MJF、金属 | 原始工况 |
| 复杂金属部件 | 强度、几何形状 | SLM | 材料与后处理 |
总结
迅捷拥有十余年3D打印经验，与全球机械工程师和设备制造商合作。我们支持FDM、SLA、SLS、MJF和金属打印生产功能原型、工装夹具、定制支架、气流部件、机器人夹爪和替换零件。
把CAD文件、图纸或样品零件发给我们，24小时内我们会回复详细报价。
常见问题
1、3D打印零件能否直接用于生产设备，还是只能做原型？
可以。很多3D打印零件已在生产环境中用作夹具、工装、机器罩壳、支架、电缆导件和夹爪。关键在于按工况选择材料和工艺。承受载荷、受热或接触化学品的零件，需要匹配这些要求的工程级材料。
2、如何判断我的零件几何是否适合3D打印？
传统加工困难或昂贵的几何，大多其实很适合增材制造。内部通道、倒扣、有机形状和薄壁结构，用3D打印更容易做出来。供应商可以审查CAD文件，指出哪些特征可能需要为可打印性调整设计。
3、3D打印零件能否满足机械装配所需的尺寸精度？
SLS、MJF和SLA等工艺能达到许多机械应用可用的公差。对于要求更精密的位置，对关键表面做数控精加工等后处理，可以让打印件进入规格范围。提前沟通公差要求，供应商才能推荐合适方案。
4、金属零件用3D打印替代机加工，成本是否划算？
取决于形状和数量。中等至大批量的简单形状，数控加工几乎总是更便宜。零件有复杂内部特征、需要大量多次装夹加工，或只需几件且工装成本会主导单件价格时，金属3D打印才有成本优势。
