3D打印在设备模型开发中的应用：设计、验证和展示
3D打印设备模型时如果事先没把用途谈清楚，费用很容易失控。
这篇设备模型开发中的3D打印指南，面向工程师、产品经理和销售团队，介绍我们如何规划、打印、检查并展示模型，让模型服务于实际决策。
明确设备模型的用途
明确主要评审目标

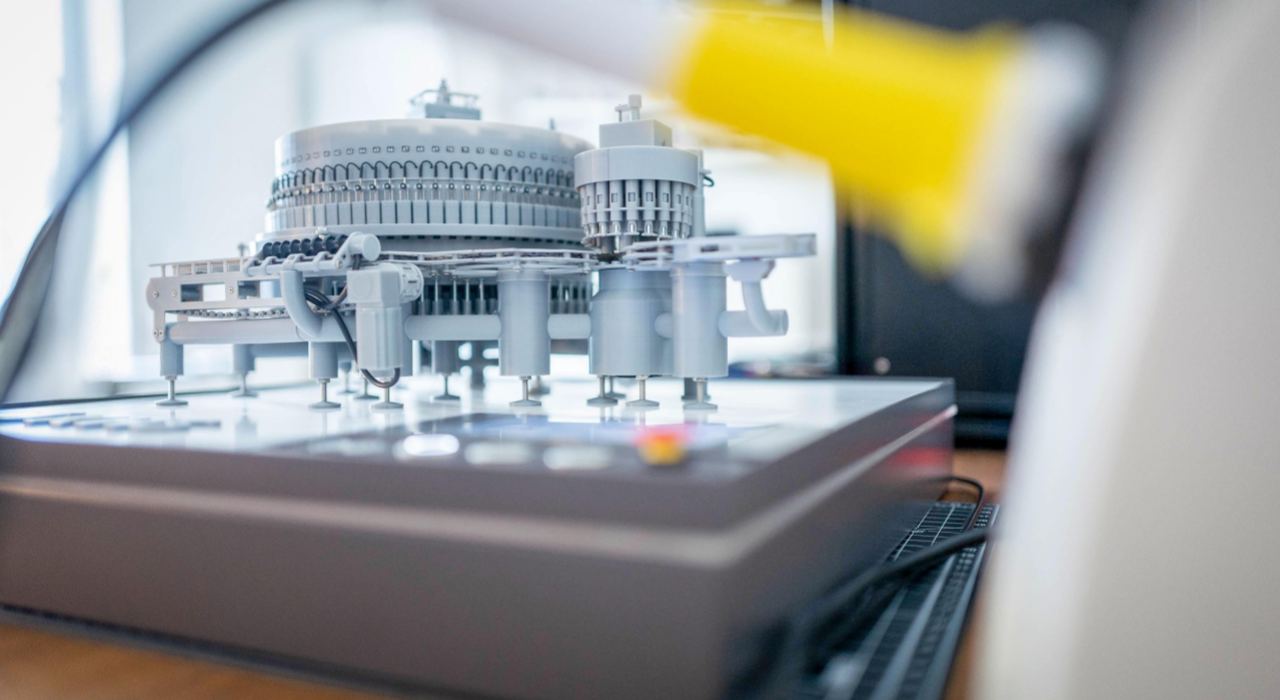

概念评审：团队在早期看到整体外观、比例和布局，在详细设计开始前统一方向。

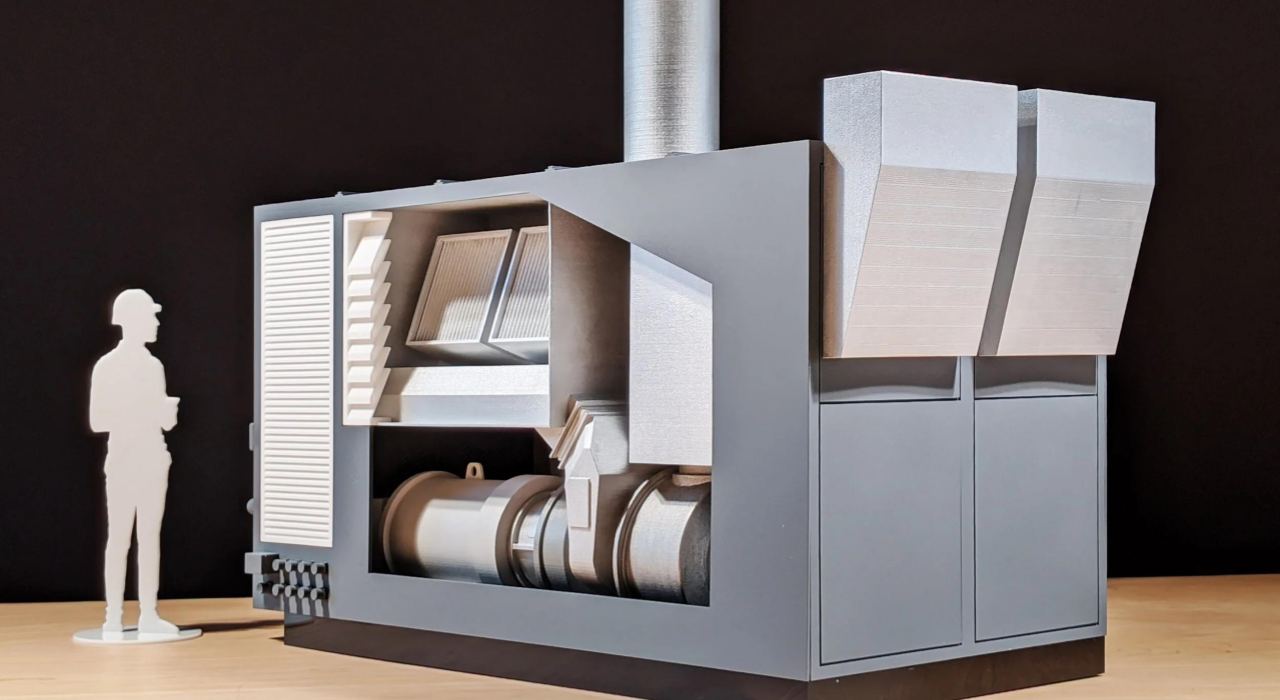

布局规划：检查模块之间怎么排布、安装在哪里，设备与框架、墙体或生产线如何配合。
装配验证：查看零件如何连接、孔位是否对齐、盖板如何闭合、装配顺序是否合理。
客户展示：买家可以绕着模型看，快速理解结构、设计思路和设备的差异点。

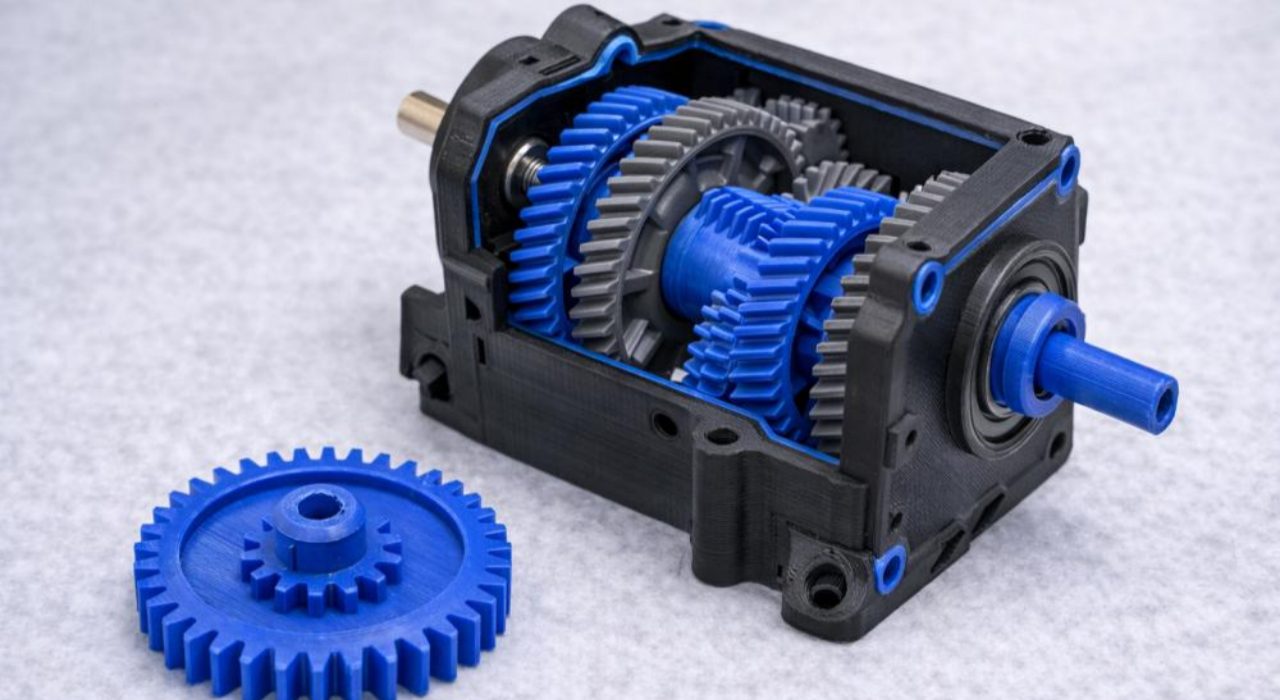

功能演示：模型需要运动件或简单机械动作时，尽早确定哪些部位要动、哪些只需外观正确。
建模前设定验收标准
在开始建模和打印之前，验收标准要先和各方对齐。否则模型送到现场才发现不达标，返工既花时间又花钱。
需要提前确认的内容包括：整体尺寸与比例、关键安装位置、表面效果、哪些部位需要可拆卸、是否有运动功能，以及到货后具体要测量哪些项目。
按模型用途匹配验收标准
| 模型用途 | 需要评估的内容 | 关键要求 |
| 概念评审 | 整体形状、比例、视觉平衡 | 轮廓和尺寸正确；简单的表面处理即可 |
| 布局规划 | 模块位置、占地尺寸、与周围空间的配合 | 整体尺寸和安装位置准确 |
| 装配验证 | 孔位对齐、接触面、装配顺序 | 连接处尺寸要仔细；零件能够干净地拆开 |
| 客户展示 | 外观、标志性特征、设计故事的传达效果 | 表面整洁、喷漆或上色、强度足以应对拿取 |
| 功能演示 | 运动部件、运动范围、动作顺畅 | 明确的运动部件清单、足够的间隙、坚韧的材料 |
准备用于3D打印的CAD文件
简化非关键几何
设备CAD里有很多细节，模型并不需要全部保留。螺纹、内部零件、隐藏支撑和小特征，如果对模型用途没有影响，都可以简化。
外形、主体结构，以及人们识别设备时用到的特征要留下。完全隐藏、评审又用不到的内部零件，可以省掉。计划展示的齿轮、管路、接口和控制件，则要保留形状，方便观看者理解设备构造。
这样能减少不必要的建模、打印和装配工作，同时不丢掉有助于理解设备的内容。
保护必须配合的特征
模型需要装配时，安装孔、轴孔、接触面、定位销和模块连接处要单独检查。
找出零件实际相接的表面和最关键的连接点。
核对孔径、壁厚和窄缝是否留够。
打磨、底漆或喷漆都会改变最终配合，这些因素要考虑进去。
打印件装配后的尺寸与CAD会有轻微出入，预留余量。
大型模型拆成可打印模块
当设备超出打印机成型范围，或复杂到无法一次打印时，拆成模块是可行做法。
按设备真实模块或自然结构分界拆分。
规划零件间的对齐与连接方式，比如销钉、螺钉。
接缝避开可见面和用于说明结构的区域。
考虑打印方向、单件打磨和喷漆空间，以及运输方式。

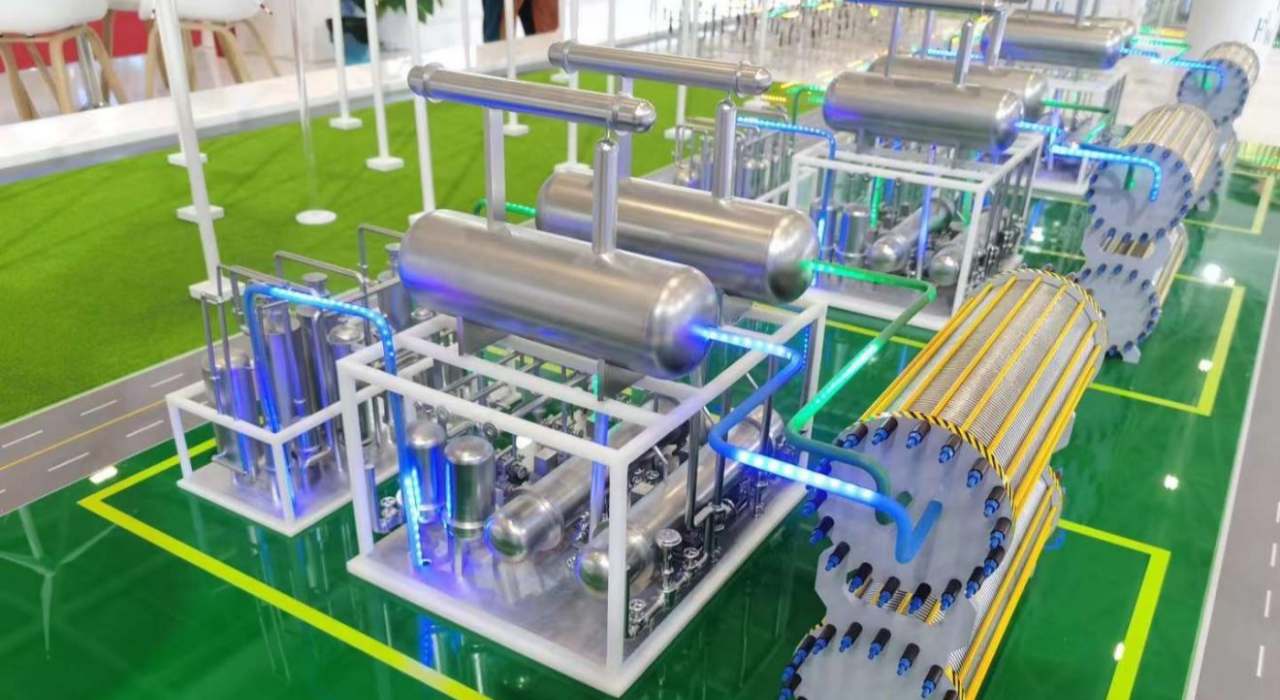

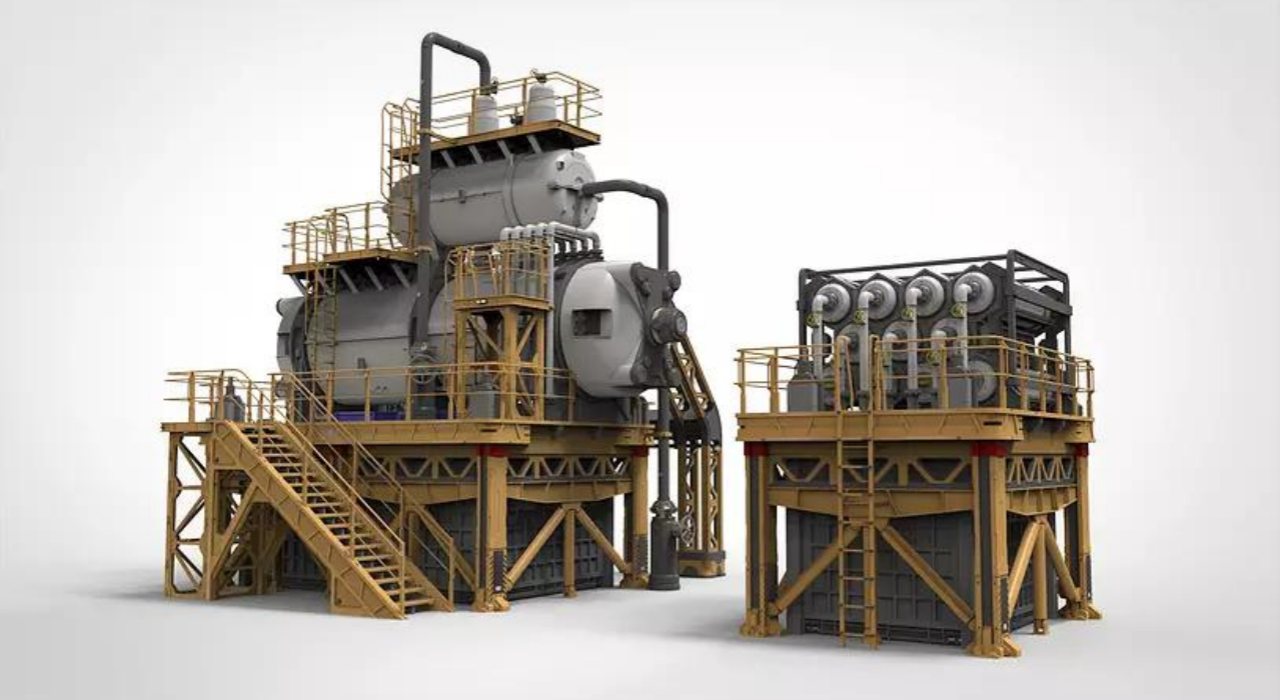

大型工业机械、生产线模型，以及带外壳、底座、管路和内部机构的展示模型，尤其适合这样做。
选择合适打印工艺和材料
SLA：细节丰富的设备模型

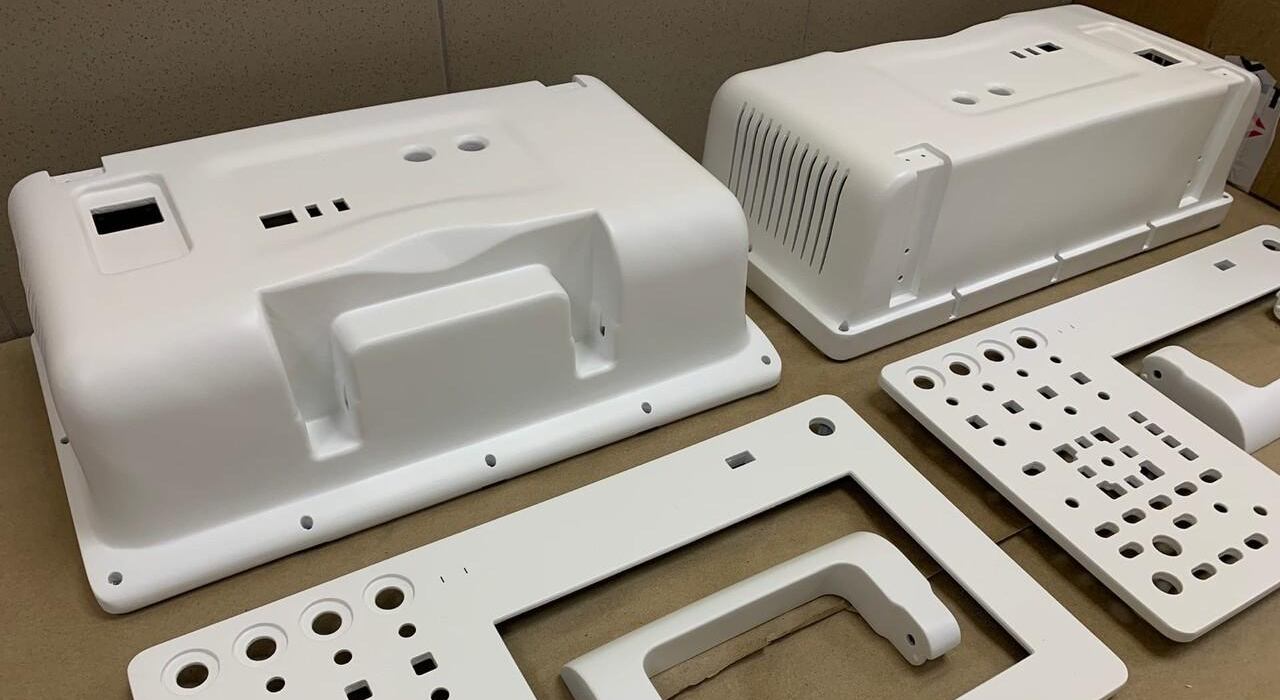

SLA用液态树脂成型，表面光滑、边缘清晰，适合对外观和精细轮廓要求高的模型。以下情况您可以优先考虑SLA：
细节丰富的设备外壳和外装件
小型控制面板、按钮和易识别的机械特征
需要平滑底漆表面的展示模型
FDM：大型设备结构
FDM用熔融塑料逐层成型，适合大件、中等细节和预算有限的项目。
大型外壳和设备框架
底座和隐藏内部支撑
用于检查比例和布局的早期模型
FDM表面会留下层纹和支撑痕，细长段的强度也可能不够。选FDM做大模型时，要考虑设备尺寸、拆分方案和表面要求。

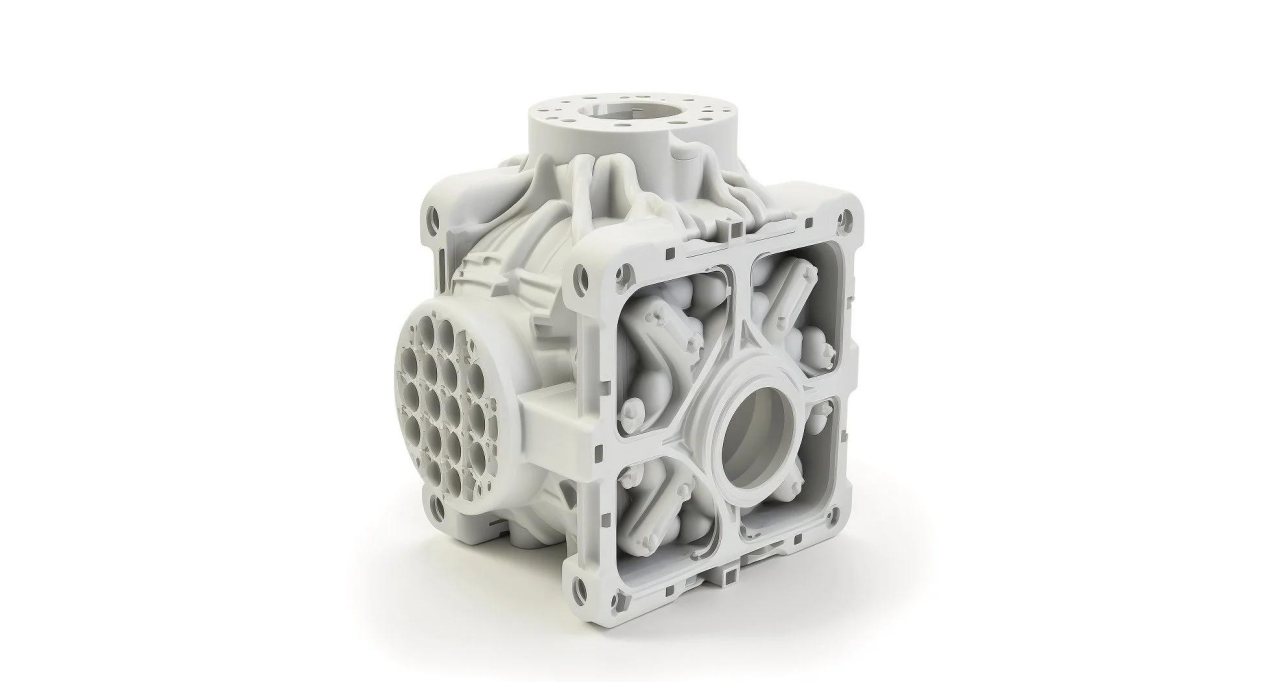

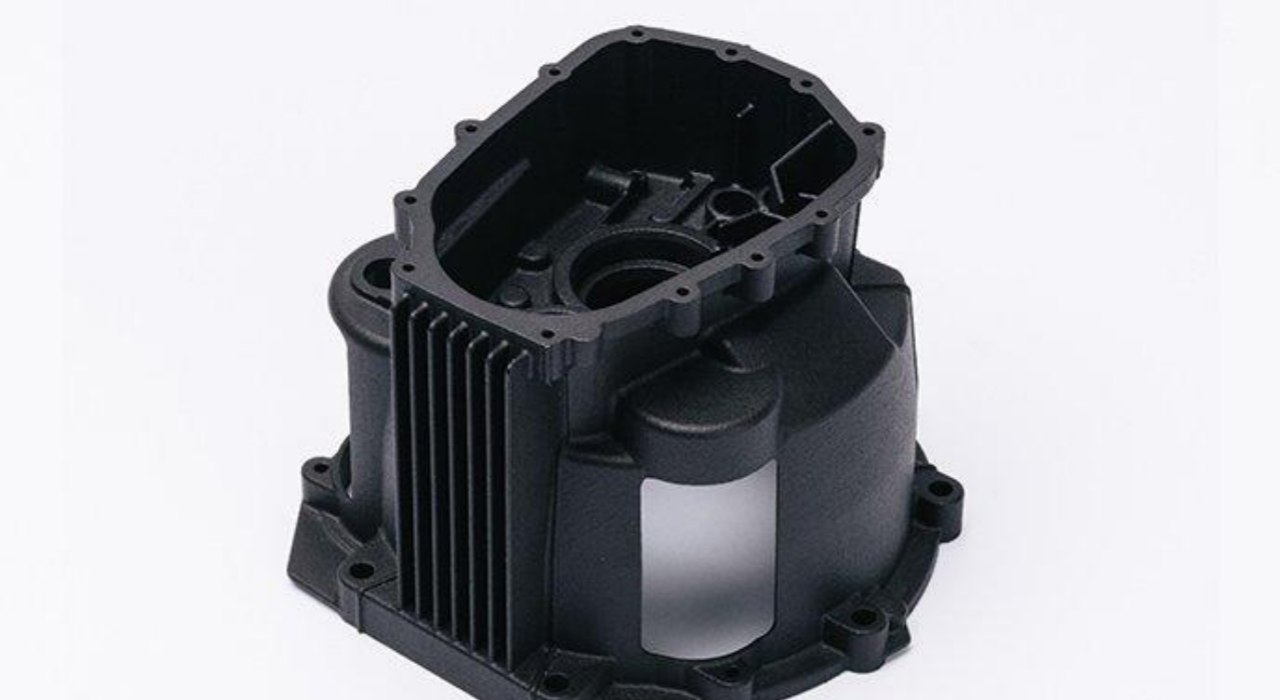

SLS和MJF：复杂模块件
SLS和MJF用粉末成型尼龙件，无需支撑结构，适合复杂形状和反复拆装的零件：
复杂外壳和工作模块件
互锁特征和精细形状
比纯展示件更耐用的零件
这两种工艺并不适合所有设备模型。表面纹理、颜色选择、尺寸、数量和零件形状都会影响选择。尼龙件表面略有颗粒感，要做展厅级光洁效果还需额外处理。
打印与其他制造方法结合
有些设备模型，混合使用多种工艺效果最好。复杂外壳可以打印，少数需要精确配合的接触面改用CNC加工。标准螺钉、螺纹嵌件、金属轴和现成标准件，既能增加强度，也能提升真实感，弥补打印塑料的不足。
按模型需求选择制造路线
| 模型要求 | 可能的生产路线 | 关键考量 |
| 精细外观细节 | SLA | 规划细致的后处理；经常拿取的零件选用更坚韧的树脂 |
| 大型、较简单的结构 | FDM，拆分为模块 | 层纹和接缝可能需要打磨和喷漆 |
| 复杂、耐用的模块 | SLS 或 MJF | 表面有颗粒感，颜色选择有限 |
| 关键配合面 | CNC加工，或打印时预留余量用于后续精加工 | 成本较高，只在配合真正关键处使用 |
| 混合材料或混合细节呈现 | 打印件结合CNC件和标准五金件 | 匹配打印件与机加工件之间的颜色和纹理 |
验证配合、布局与干涉
检查关键尺寸和接口
测量那些会影响装配或设备布局的尺寸。
检查安装孔、接触面和定位特征。
将关键测量结果与已批准的CAD模型或工程图纸对照。
按商定的验收标准记录差异。
检查重点放在影响装配、布局或设计决策的尺寸上。外观细节快速目视检查即可。
测试装配顺序
多零件模型按实际装配顺序试装。观察模块是否到位、紧固件是否顺利装入、可拆盖板开合是否顺畅。试装过程能暴露数字模型阶段未注意到的问题。
验证间隙和维修通道
以操作和维修的实际使用方式检查：
模块互相干涉
门、盖板或运动件没有足够空间打开或滑动
操作员难以舒适到达的接入点
缺失或画错的维修空间和电缆走向
先修改问题区域
模型出了问题，很少需要整模重打。先判断原因，是CAD形状不合适、打印翘曲、间隙过紧，还是后处理改变了局部尺寸。找到原因后，只修相关零件并重打即可。
要清楚打印模型能证明什么。它适合检查形状和空间关系，但无法可靠反映真实设备的承载能力、耐热性或长期使用性能。
设计清晰演示模型
让内部结构可见

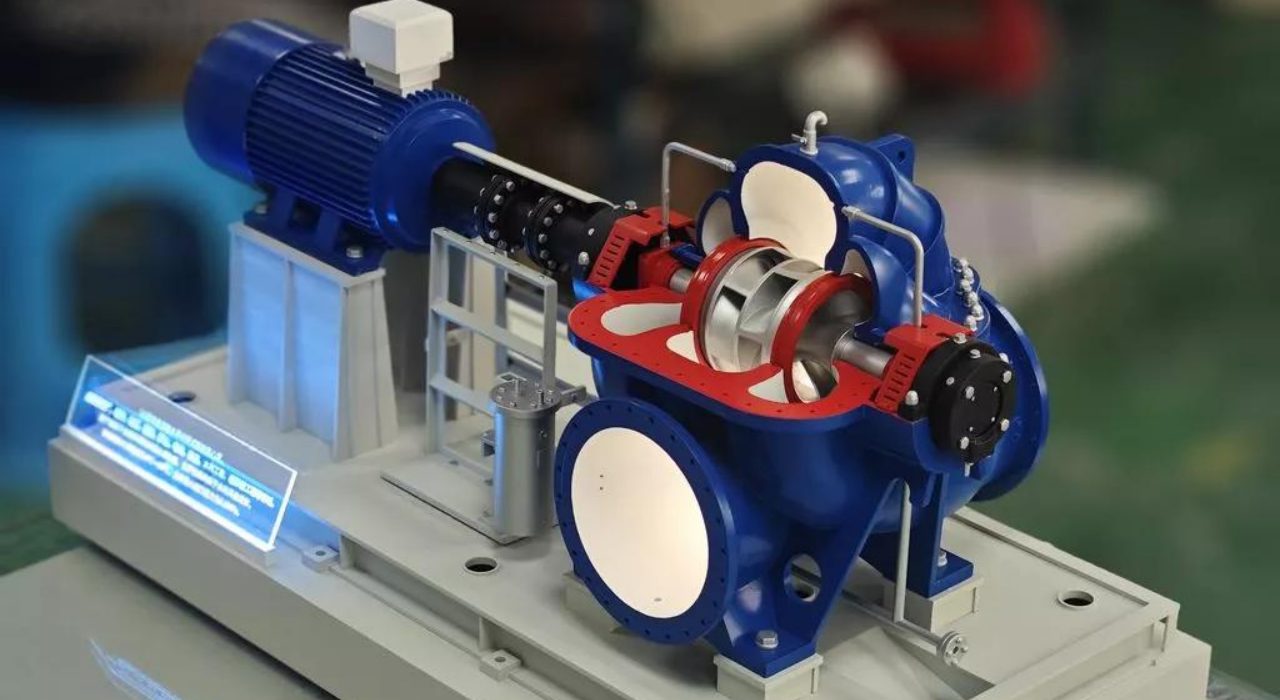

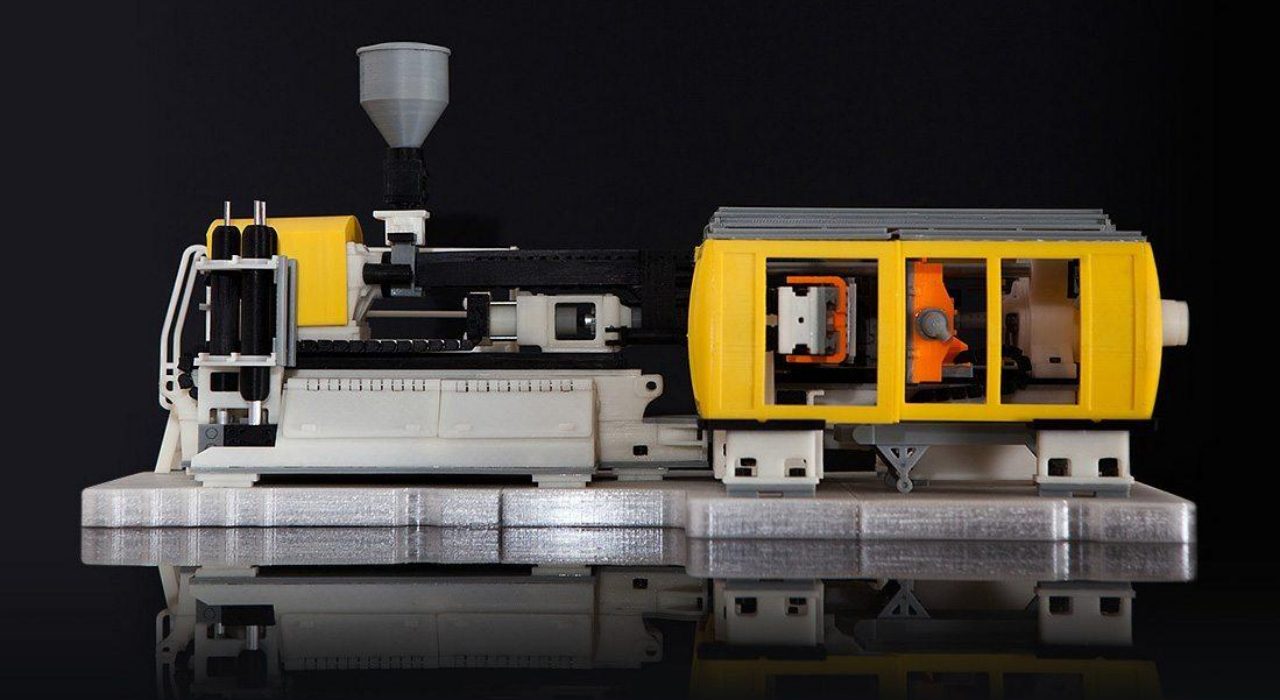

如果关键结构在设备内部，可以把它展示出来。剖切、可拆外壳和分层结构，能让人看到真实设备上被遮住的区域。
外壳、内部机构、流体管路和核心模块，都可以单独取下。整体设备仍要易于理解，打开太多会让观看者不清楚完整机组的样子。

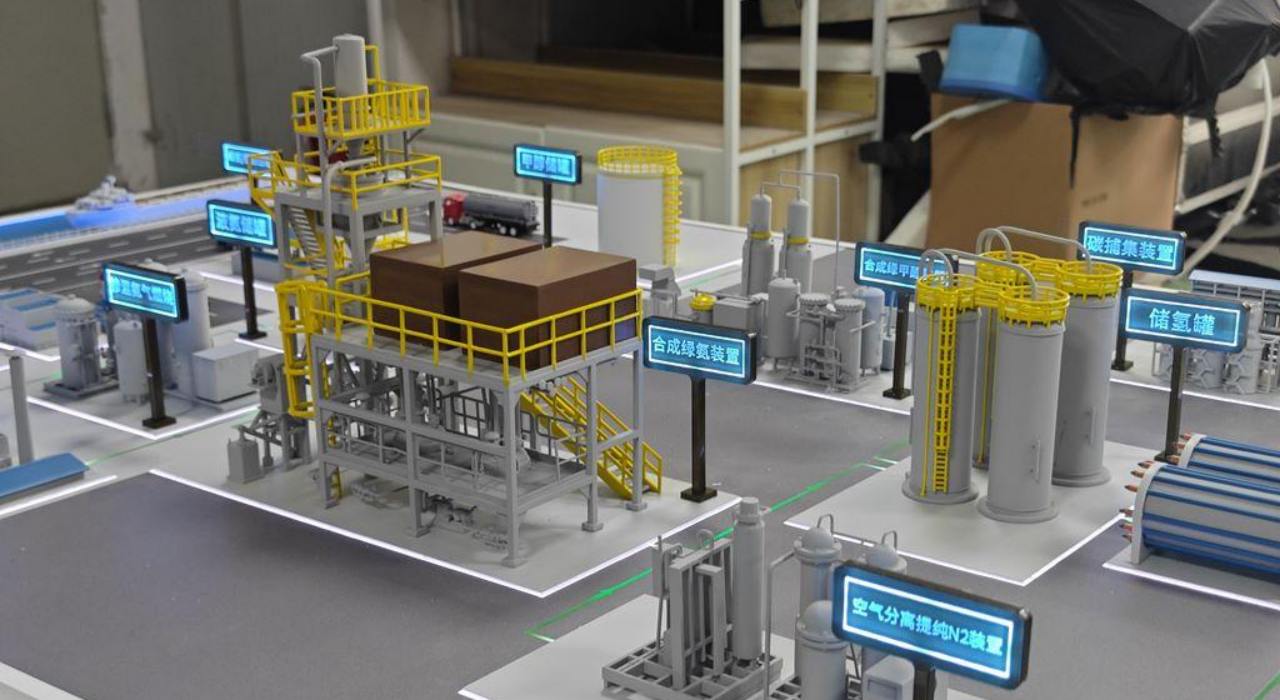

使用颜色编码和部件标签
颜色和标签能让复杂设备中的位置更容易辨认。
用不同颜色区分主要模块。
突出关键部件和连接。
标签与工程图纸或销售资料保持一致。
分开打印的零件，颜色要统一。
颜色方案应配合设备的讲解思路来设计。
按观看距离选择表面处理
模型在哪看、怎么看，决定了后处理该花多少钱。
近距离展示：可见层纹、接缝和表面缺陷要重点处理。
大型展示模型：整体观感均匀、形状容易识别最重要。
工程评审模型：尺寸和连接正确，比装饰性后处理优先。
打磨、喷漆、印刷图形和标签都会增加成本和时间。
规划运输和重新组装
需要发往海外、反复参展或在演示点之间搬运的模型，应提前制定包装和重装方案。设计成可拆模块，给每个零件编号，每件单独定位包装。脆弱细节要额外保护，降低模型损坏、丢件和现场布展压力。
总结
迅捷拥有丰富的设备模型打印经验，支持SLA、FDM、SLS、MJF或CNC等工艺。我们的工程师会审查文件、建议清晰拆分线。我们还负责后处理、颜色编码、装配和出口包装，让模型到手即可评审或展示。
把STEP或STL文件发给我们，并简单说明模型用途，我们会给出清晰报价和制作方案。
常见问题
1、模型上需要螺纹连接，是直接打印螺纹还是装嵌件？

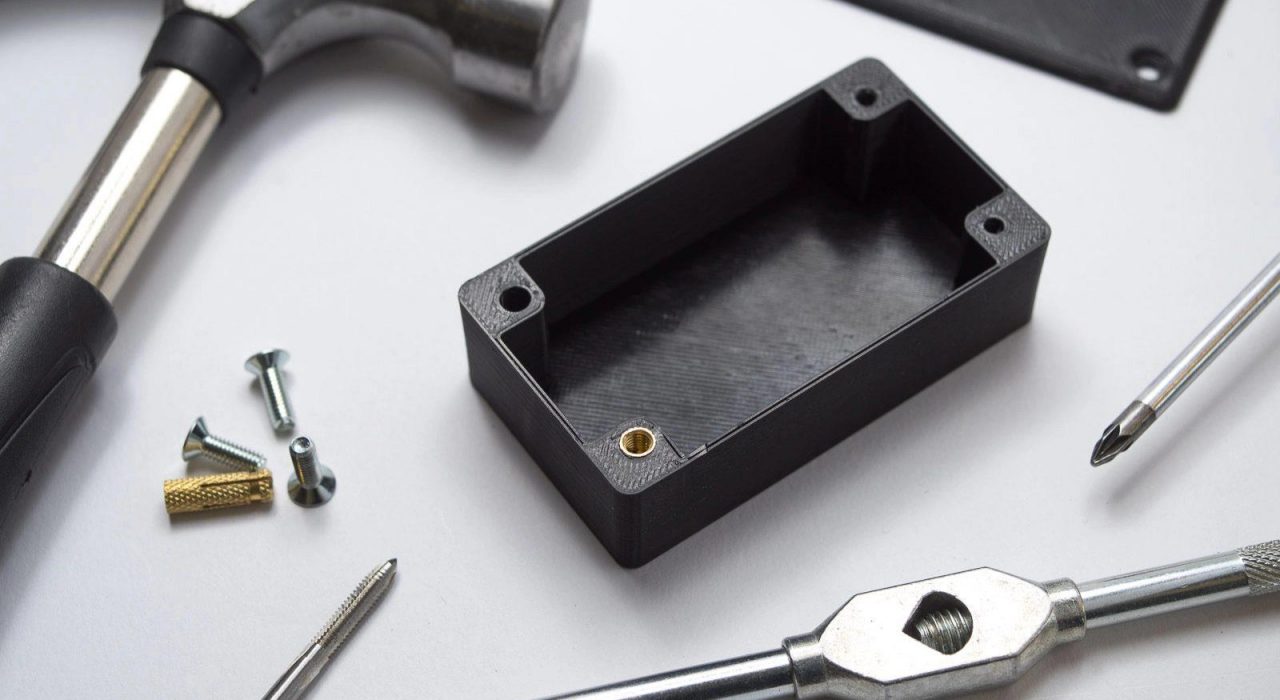

看使用次数。如果只是验证阶段拧一两次，直接打印M5以上的粗牙螺纹还能凑合，但别指望精度和寿命，拧几次就滑牙。如果是展示模型要反复拆装，或者功能原型需要一定锁紧力，建议预留嵌件孔，用热熔铜螺母或者胶粘金属嵌件。
2、设备模型的比例通常是如何确定的？
设备模型的比例主要看用途和展台空间。若用于功能验证，建议尽可能采用1:1比例，装配手感更真实。展示模型则常采用1:10至1:20的比例。比例过小会导致细节丢失，比例过大则会增加运输和布展的难度。
3、能否制作部分透明或全透明的外壳，以便观察设备内部结构？

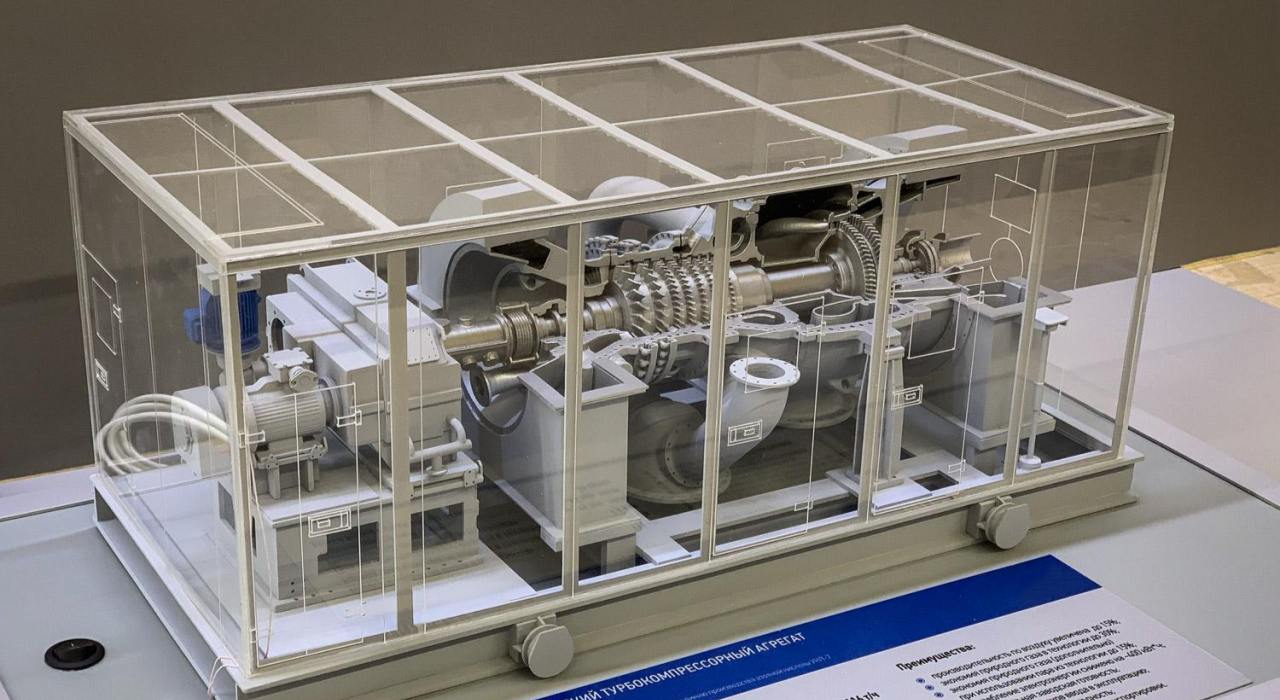

可以制作，但透明树脂打印件的透明度不及亚克力。SLA（光固化）工艺制作的透明件通常会呈现出雾状，需经过高目数砂纸打磨并喷涂透明清漆，才能获得接近透明的效果。厚壁零件容易出现气泡和分层，因此应尽量保持壁厚均匀。另一种方案是采用“局部剖切”。保持外壳不透明，但开设观察口或剖面窗口，并将内部结构以不同颜色打印出来。
4、如何处理分段打印产生的接缝，能让它不那么明显？
应避免将接缝置于正面或边缘处。设计时可预留定位榫卯和胶水槽。打印完成后，将零件对齐粘合，再进行打磨、填补接缝并喷漆。此外，也可将接缝巧妙地隐藏在结构分型线或装饰槽内。
- 如何让模型上的线缆和管路看起来更自然？
细线缆既可以用柔性材料打印出来，也可以在其中穿入真实的导线。展示模型使用真实导线看起来会更自然。如果管线仅用于外观装饰，可将其作为独立部件打印出来，再粘贴上去。若要体现管线的走向，可在部件内部预留通道，并将部件分段打印，随后将线缆穿入其中。
